查看模具温度结果

在本任务中，您将分析“温度，模具 (平均)”结果。

1. 确保所有结果均处于关闭状态。

2. 确保仅有“模具四面体”层处于打开状态。

3. 单击“温度，模具 (平均)”。

4. 依次单击“结果” > “剖切平面” > “编辑”。

   • 选中“平面 YZ”，然后单击“使激活”。

   • 单击“到某个点”选项卡。

   • 在“点”字段中输入 0 -50，然后单击“应用”。

   • 取消选中“显示激活平面”。

5. 依次单击“结果” > “剖切平面” > “编辑”。

   • 选中“平面 ZX”，然后单击“使激活”。

   • 单击“到某个点”选项卡。

   • 在“点”字段中输入 0 -50，然后单击“应用”。

   • 取消选中“显示激活平面”。

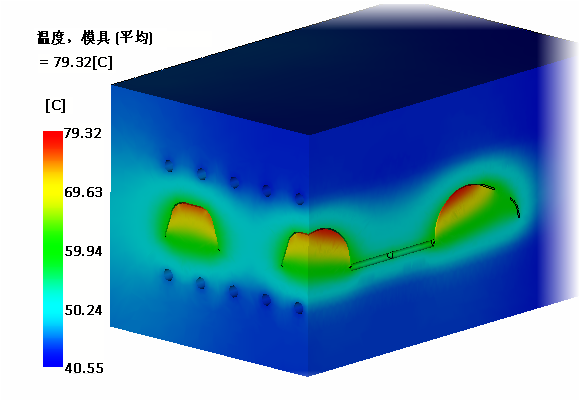

6. 在“剖切平面”对话框中，选择一个平面，然后根据需要单击“反向”，使大多数模具仍然可见。
