使用中性面网格对零件镶件进行建模

共有两种类型的镶件，它们的建模方式相似。

• 模具镶件由金属制成，是模具的一部分。它们通常用于创建类似部件的型芯。
• 零件镶件是在注射阶段之前放置到模具中的零部件，随零件一起顶出。假设每次快照都有一个新的零件镶件。

注： 中性面网格只能用于对黄铜螺纹镶件等简单的零件镶件几何进行建模，因为此类镶件的厚度基本相同。对于复杂的几何，应使用 3D 网格。

螺纹镶件示例

要使用中性面创建螺纹零件镶件，请执行以下步骤。

1. 选择模型上与镶件相接触的单元（通常为空心定位柱的侧壁）。
2. 创建一个新层并将所选单元指定给它。这样可确保正确选择所有单元。
3. 单击 （“几何”选项卡 > “实用程序”面板 > “移动” > “平移”）。
4. 在步骤 2 中创建的层上选择单元。
5. 输入一个大于镶件长度的矢量并记住该矢量。
6. 单击“复制”。
7. 单击“应用”复制所选单元，然后单击“关闭”。
8. 选择新单元，然后将属性类型更改为“零件镶件”。
9. 如果要对镶件进行加热，指定材料（金属或聚合物）、界面传导率和初始温度等必要属性。
10. 指定厚度。

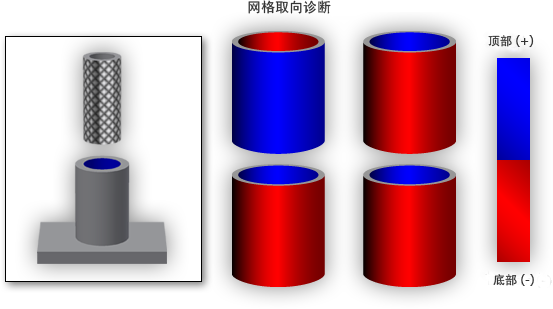

11. 通过单击 （“网格”选项卡 > “网格诊断” > “取向”）确保模具镶件和零件取向正确。
    注： 网格的取向定义镶件位于零件的哪侧。如果镶件的顶面与零件的顶面接触，则镶件与零件的顶部接触。如果镶件的顶面与单元的底面接触，则镶件位于零件单元的底面。
