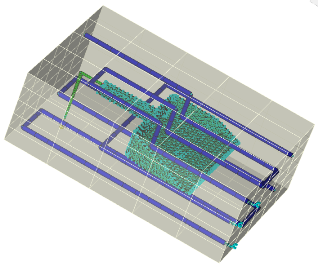

若要运行瞬态冷却分析，需要使用相关冷却管道、软管、隔水板等以及任何其他组件（如可导入的模具镶件）对模具进行建模。如果不存在此类模具，则可以使用“模具表面向导”在零件、浇注系统和冷却管道周围创建模具。
通过“模具表面向导”定义的模具模型必须包含冷却管道和浇注系统。浇注系统可以用四面体单元或柱体单元来表示，但浇注系统和冷却管道必须用基础曲线来表示，这样它们才可包括到模具网格生成中。
注： 对于用柱体而不是用基础曲线表示的现有浇注系统和冷却管道，将不予以考虑。
注： 四面体单元必须完全封闭在模具表面内。柱体单元可能突出。
