为零件镶件选择正交各向异性材料

如果手动输入材料数据,您可以使用由未在 Moldflow 数据库中发现的材料制成的零件镶件来运行模拟。

此选项仅适用于 3D 网格类型。

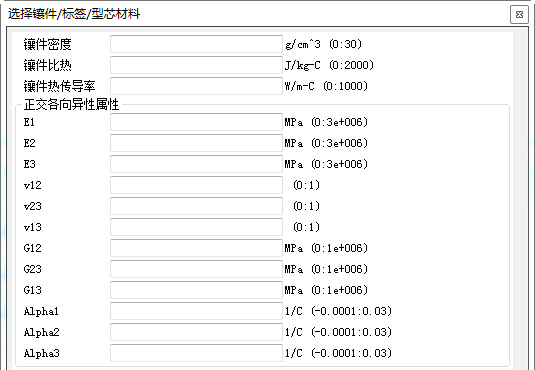

若要模拟由不在 Moldflow 数据库中的材料制成的零件镶件,必须输入以下有关可用材料的数据:

相对于主轴测量了正交各向异性材料的机械属性。E1 为第一主方向的弹性模量;Alpha1 为第一主方向的热膨胀系数 (CTE)。

除了材料的机械属性,还要求您将值输入对话框底部的“第一主轴”“第二主轴”字段。对于零件镶件的每个单元,请将主轴(用于测量材料的机械属性)映射到模型的全局坐标系。如果镶件为平面矩形,所有单元将具有第一和第二主轴的相同值。对于超出此平面的零件镶件单元,请将其坐标映射到全局坐标系,选择共享新的第一和第二主轴的所有单元,并在对话框中再次输入信息。重复此过程,直到所有零件镶件单元已映射。

重要: 以上列出的材料数据是使用特定的第一和第二主轴输入的。对于零件镶件的每个单元,必须使用相关位置信息输入数据。
  1. 选择共享相同的第一和第二主轴的所有镶件单元。对于平面矩形镶件,只需要这些。
  2. 单击鼠标右键,然后从下拉菜单中选择属性。
  3. “用该种特性材料制作”小部件中选择“用户定义的正交各向异性材料”
  4. 单击“选择”并输入此对话框所需的所有数据。
  5. 当特定第一和第二主轴的所有数据输入完成时,请单击“确定”
  6. 对具有不同第一和第二主轴的每个零件镶件单元,重复以上步骤。
  7. 当所有数据输入完成时,请单击“确定”以关闭“零件镶件 (3D)”对话框。
