“填充预览”是零件填充方式的预分析表示。
在模型上放置注射位置并在“方案任务”窗格中选中“填充预览”复选框后，将显示“填充预览”。每次重新定位或添加注射位置时，“填充预览”结果都会更新。

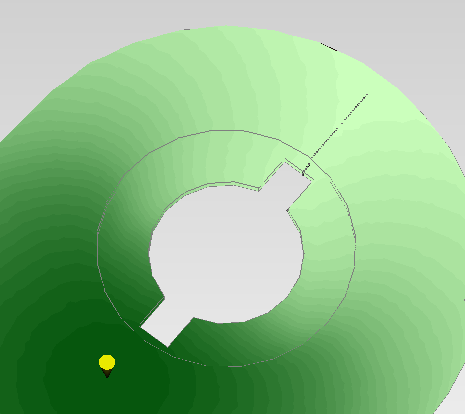

“填充预览”显示以下信息：
- 填充时间的梯度表示 - 零件中颜色越浅的部位越晚填充。
- 小黑点共同表示熔接线。
只有满足以下条件时，“填充预览”才可用。
- 以双层面或 3D 形式对零件建模。
- 将成型工艺设置为“热塑性塑料注射成型”。
- 已设置注射位置。
- 已在“方案任务”窗格中选择“填充预览”选项。
- 尚未进行方案分析。
- 零件不能包括流道、浇注和冷却系统。
- 不支持多型腔模型。
- 剖切平面不适用于“填充预览”。
- 零件任何部分的绝对厚度都必须大于 0.1mm。
注： “填充预览”将不会检测短射，您需要运行“填充”分析对此进行确定。
使用此结果
可添加和调整注射位置，而且可对这些选择的影响进行实时评估。能够在启动分析前获得对熔接线位置和潜在过保压的快速反馈将缩短整体开发周期。
检查事项
查看“填充预览”结果时，进行以下检查：
- 如果熔接线放置不当，则可能会对零件的结构强度造成影响，因而可将其视为可见瑕疵。调整注射位置可将熔接线移至相对次要的位置。如果熔接线是考虑的重点，可运行填充分析，从而更加准确地确定熔接线质量。
- 要避免过保压及伴随的翘曲问题，零件的所有末端应同时填充。尽可能调整注射位置，以实现均匀填充。
