在此步骤中，您将使用“网格统计”和“网格诊断”来了解网格的质量。
单击 （“网格”选项卡 > “网格诊断”面板 > “网格统计”）以显示“网格统计”面板。

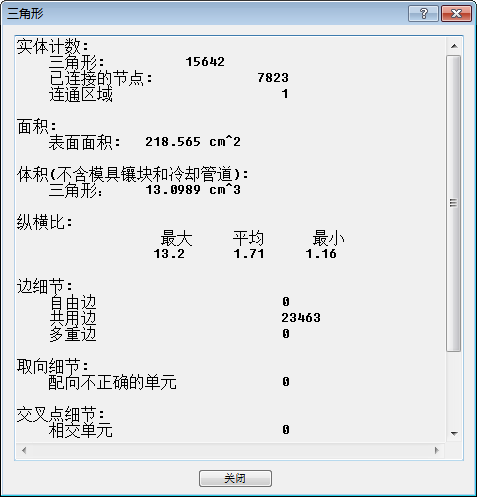

单击“网格统计”面板上的“显示”以显示“网格统计”对话框。
指出的唯一问题是最大纵横比略高。尽管当前值不算太糟，但它应该低于 6:1。
单击 （“网格”选项卡 > “网格诊断”面板 > “纵横比”）以显示“诊断”面板，然后单击“显示”。
单击 （“网格”选项卡 > “诊断导航器”面板 > “开始”）以查找纵横比值最高的单元。该单元中将伸出一条红线。如果需要，请旋转零件以查找单元。
