必须为模型表面指定“压缩表面”属性类型才能运行压缩类型成型工艺。
注： 自动指定压缩类型适用于大多数情况，亦是优先考虑的最佳选项。
手动指定压缩表面
如果自动选项无法正常指定压缩表面，则可以尝试自行指定表面。软件基于表面节点的属性确定不同模型表面的属性。节点既可以在所选单元的内部，也可以在边界上。
表面节点的类型定义了压缩表面属性
其中 A = 内部节点 B-G = 边界节点，红色单元 = 压缩（移动）表面，米色单元 = 固定表面。
- 内部节点
- 如上方 A 所示，内部节点是一个完全被选定单元包围的节点。该节点具有与周围的单元相同的属性，在本例中为“移动”。
- 边界节点
- 如上方 B-G 所示，边界节点是一个位于选定单元边界上的节点。它可能被具有不同压缩表面属性的单元所包围。在上图中，节点 B 被压缩（移动）表面单元和固定表面单元包围。
指定示例
在上面的示例中，我们要为与选定的六 (6) 个单元关联的七 (7) 个节点指定压缩（移动）表面属性。我们还要为米色单元指定“固定表面”属性。

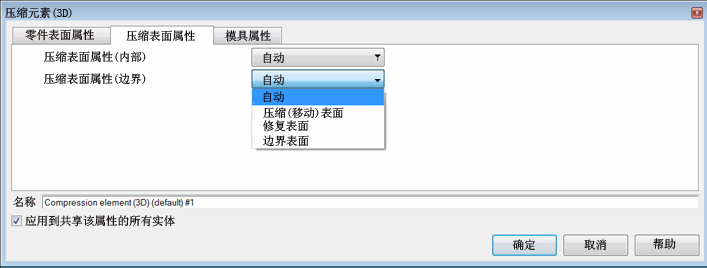

- 仅明确定义压缩单元 (3D) 对话框中的内部节点
- 如果仅更改内部设置以反映移动表面选择和固定表面选择，那么两者之间位于边界上的节点 B-G 将由软件自动指定。
- 明确定义压缩单元 (3D) 对话框中的内部节点和边界节点
-
如果选择了上方的红色单元，并为内部节点和边界节点指定了压缩（移动）表面属性，那么 A-G 将会具有该属性。
如果选择了上方所有的米色单元，并为内部节点和边界节点同时指定了固定表面属性，那么所有米色节点和节点 B-G 将获得指定的固定表面属性。
由于在指定边界节点中存在冲突，软件现指定了一个优先列表，顺序如下：
