按特性值对模型进行颜色编码的步骤

按特性值对模型进行颜色编码

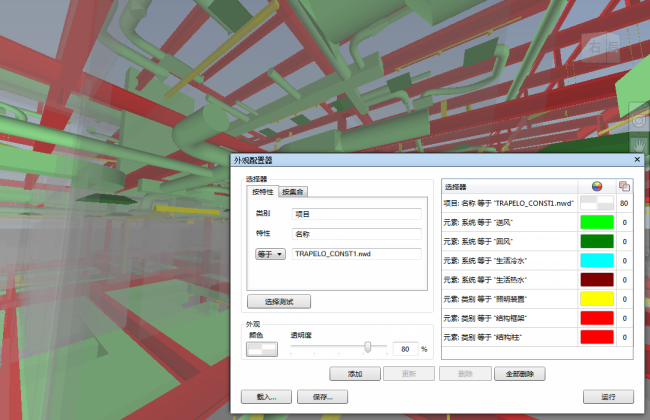

1. 打开“外观配置文件”对话框。
2. 在“选择器”区域中单击“按特性”选项卡。
3. 使用所提供的字段为选择器配置对象选择标准。
4. 单击“测试选择”。所有符合标准的对象都将在“场景视图”中处于选定状态。
5. 如果您对结果满意，请使用“外观”区域为选择器配置颜色和透明度替代。
6. 单击“添加”。现在，该选择器将添加到“选择器”列表中。
7. 重复执行步骤 3～6，直到添加完所有必需的选择器。请记住，列表中的选择器顺序十分重要。
   提示： 如果使用第一个选择器来替代整个模型的颜色，使其以 80% 的透明度灰显，则其他颜色替代将更加醒目。
8. 单击“运行”。模型中的对象此时已完成颜色编码。
