可以使用测量工具进行线性、角度和面积测量，以及自动测量两个选定对象之间的最短距离。
注： 测量时，必须单击项目上的点以记录点 - 单击背景不会记录任何内容。通过在“场景视图”中单击鼠标右键而不是单击鼠标左键，可以随时重置测量命令。这将重新启动测量命令而不记录点，就像选择了一种新的测量类型一样。
在“场景视图”中，标准测量线的端点表示为小十字符号，所有线都由记录点之间的一条简单线测量。

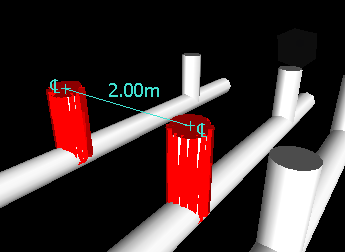

捕捉到中心线的测量线的端点表示为十字符号并带有 CL 标记。
可以更改测量线的颜色和线宽，并打开/关闭“场景视图”中标注标签的显示。
标注标签

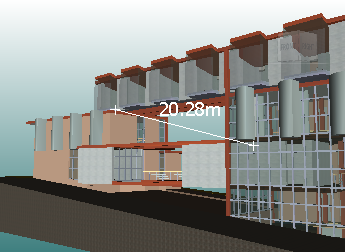

对于基于距离的测量，为每个线段绘制标注标签。对于累加测量，为最后一条线段绘制标注标签，但显示总和。相对于线的中心点定位文字。
对于角度测量，在夹角内显示一个弧形指示器，并将文字中心定位在二等分夹角的不可见线上。如果夹角太尖，则在夹角外部绘制标签。此标签是固定的，在放大或缩小时不调整大小，除非测量线在屏幕上变得太短而无法容纳圆弧，在这种情况下，将会调整标签。
通过“选项编辑器”，可以启用和禁用标注标签。
对于面积测量，在所测量的面积的中心定位标注标签。
将测量转换为红线批注
可以将测量转换为红线批注。将测量转换为红线批注时，将清除测量本身，而红线批注采用当前为红线批注设置的颜色和线宽。
注： 将测量转换为红线批注时，线和文字将存储在当前视点中。
