绘制多段线算量

使用多段线来记录一个或多个线段。

用途：测量长度或周长，以及被测量的几何图形为非标准图形的情况。

1. 在 Quantification 工作簿中，选择要与您的多段线关联的项目
2. 在 2D 算量工具栏上，单击“多段线”。
3. 单击图纸以定位起点。 请注意，光标移动到现有几何图形上时会变为捕捉（绿色顶点）。

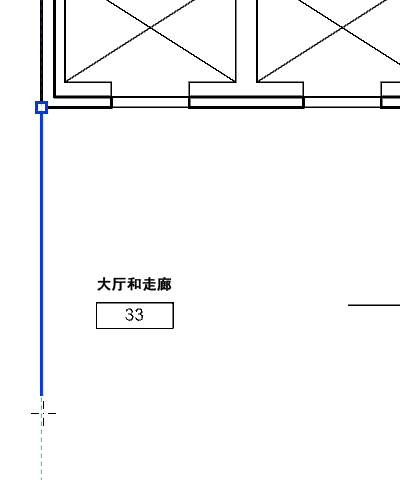

   注： 若要绘制一条完全水平或垂直的直线，请在绘制时按住 Shift 键。



4. 现在，选择以下选项之一：
   • 对于一条直线，单击图纸上的终点位置，然后在结束顶点上单击鼠标右键。
   • 对于多条线段，一直移动鼠标并单击，直到创建出所需数量的线段。在最后一个顶点上单击鼠标右键，完成操作。
   • 对于多边形，单击图纸以指定起点。一直移动鼠标并单击，直到创建出所需数量的线段。对于最后一个线段，在图形的第一个顶点上单击鼠标右键。
     注： 使用捕捉功能将最后一个顶点放在第一个顶点上，以确保所绘的图形是一个闭合的多边形。
   多段线标记的特性将显示在算量窗格中。
