将平面链接到一起的步骤

将平面链接到一起的步骤

1. 单击“剖分工具”选项卡 “模式”面板 “平面” 。
2. 通过单击“平面设置”面板上的“当前平面”下拉菜单，然后单击所有需要的平面旁边的灯泡图标，启用需要的平面。

   灯泡被照亮时，会启用相应的剖面并穿过“场景视图”中的模型。


3. 单击“平面设置”面板上的“链接剖面”。现在会将所有启用的平面链接到一个截面中。
4. 如果“场景视图”中未显示移动小控件，请在“变换”面板上单击“移动” 。

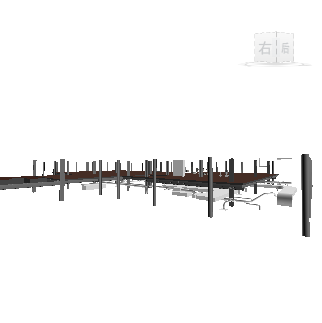

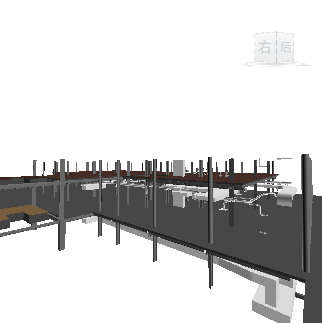

5. 拖动小控件以移动当前剖面。现在会一起移动所有剖面，从而有效地在模型中创建一个截面。
6. 可选：单击“剖分工具”选项卡 “保存”面板 “保存视点” 以保存当前剖分的视点。

注： 可以单击“动画”选项卡 “创建”面板 “录制” ，然后创建一个显示分割的模型的视点动画。
