使用元件库生成器来创建和修改 CTPL 元件库样板文件。
元件库样板指定元件库包含的元件的类型。例如，您可以将弯头、T 形三通、管道和阀添加到元件库样板。对于每个元件类型，该样板包含由元件的所有尺寸所共享的特性。共享的特性包括连接类型、压力等级和材质。

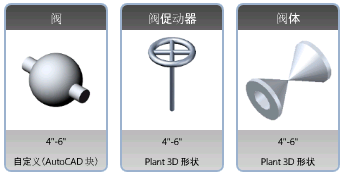

在元件库样板中，您可以指定元件图形。支持参数化和基于块的图形。
元件库样板定义元件类别（例如：弯头、管道、T 形三通和阀）和尺寸范围。

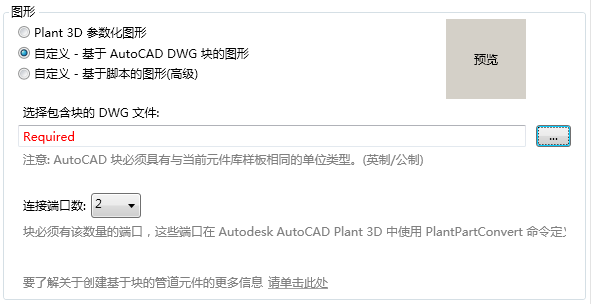

您可以指定参数化形状或基于块的图形。有关几何图形类型的详细信息，请参见《等级库与元件库手册》中的“修改元件库中的管道元件”。您还可以指定自定义参数化（基于脚本）几何图形。
元件尺寸的默认值
除了元件的所有尺寸所共享的特性外，元件库样板还包含一个用于每个元件的尺寸列表（尺寸范围）。使用共享的特性和尺寸列表，接下来您可以创建一个 Excel 文件来设置尺寸特性。最后，您可以从 Excel 文件创建新的元件库。
在创建（输出到 Excel）Excel 文件时，元件库样板可以为每个元件尺寸设置默认值，从而更容易地设置元件尺寸特性。例如，可以指定一个具有 4.5" 外径的 4" 元件。还可以为每个尺寸指定墙厚度。
可以在 Excel 文件中为每个元件尺寸提供标注。标注描述和零件插图用来帮助您为元件图形提供标注值。
如果将基于块的几何图形用于元件，则选择包含用于该零件族的块的 DWG。可以为 Excel 中的每个尺寸指定块名称。
可以使用详细描述样式来为每个尺寸自动创建描述。
