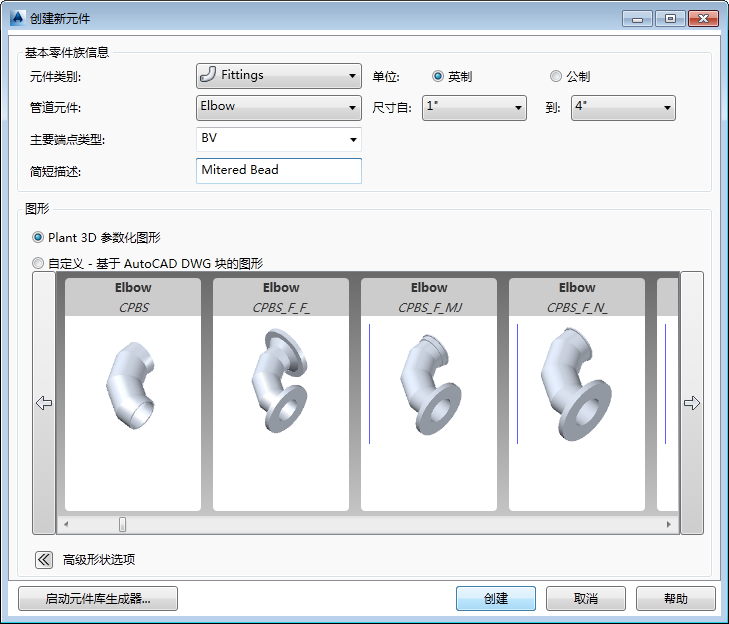

将参数化元件添加到元件库中。
选项列表
元件创建之后，无法更改管道元件和图形。创建零件后，可以修改“元件库编辑器”选项卡中的“其他特性”。
- 元件类别
-
设置要列出的管道元件和图形组。
- 管道元件
-
从列表中指定 Plant 3D 类别。AutoCAD Plant 3D 不支持将类别添加到列表中。
注： “阀体”支持促动器替换。
- 简短描述
-
指定简短描述。可以在将元件添加到元件库中后更改此值。
- 主要端点类型
-
从当前元件库的端点类型列表中指定端点类型，也可以输入新的主要端点类型。主要端点类型是连接端口的默认值。
主要端点类型也可用于在元件库浏览器中过滤元件。
创建零件后，可以在“元件库编辑器”选项卡中更改特定连接端口的默认值。
注：将促动器的“主要端点类型”设置为空。
- 尺寸范围
-
指定初始尺寸范围。创建零件后，可以使用“元件库编辑器”选项卡从范围中删除尺寸或添加新尺寸。
- 高级形状选项
-
显示所有形状。默认情况下，仅显示当前元件类别中的形状。例如，可以为过滤器指定一个 T 形形状。
- 启动元件库生成器
-
运行元件库生成器。

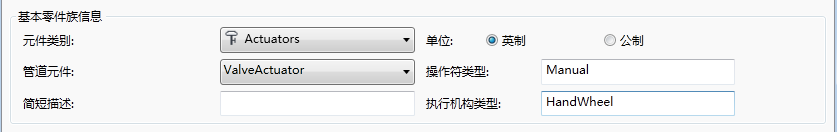

促动器
- 操作器类型
-
指定操作器（例如：手动）。
- 促动器类型
-
指定促动器（例如：手轮）。
注：
与其他元件不同，操作器和促动器尺寸不具有公称直径。促动器在元件库编辑器的“尺寸”选项卡上显示为“未定义”尺寸。
