映射类别几何图形

将类别添加到“类别映射”选项卡后，还必须将它添加到几何图形选项卡的类别列表中，才能转换成功。

您也可以指定要使用的三维形状，并映射参数化标注以精确确定其尺寸。换句话说，即是描述每个类别在模型中的外观。

注：

有些类别（如螺栓）在模型中没有图形，因此没有映射的几何图形信息。不过，出于转换目的，这些类别必须在“几何图形映射”选项卡上列出。

Plant 3D 形状已定义了连接端口。它们也拥有可帮助确定其端点类型的名称，这些名称附加到脚本名称。不带下划线扩展名的形状名称是对焊/倒角形状，通常也可以适应法兰。结尾带有 _OF 的形状名称表示端口有内螺纹或内套焊式端点。结尾带有 _OM 的形状名称表示端口有外螺纹或外套焊式端点。

下面是常用图形脚本的示例：

示例脚本名称	示例说明	示例图像
CPB（不带下划线扩展名的名称）	倒角、对焊或法兰端点类型
CPB_OFOF	每个端口上都是内套焊式或内螺纹端点类型（_OFOFOFOF 表示在每个端口上带有内套焊式或内螺纹端点类型的四通阀）
CPB_OMOF	一个端口上是内套焊式或内螺纹端点类型，而另一个端口上是外套焊式或外螺纹端点类型
CPB_OMOM	每个端口上都是外套焊式或外螺纹端点类型	与前一个示例中的 CPB_OMOF 一样，但是每个端口上都是外端点类型
CPJRCL	同心异径元件
CPJREL	偏心（偏移或中心线移动）异径元件

每个脚本都有关联特性，指明如何绘制端点类型。AutoPLANT 或 CADWorx 特性被匹配到 AutoCAD Plant 3D 版本。在许多情况下，根据环境，可能需要一个拥有不同形状的类别。例如，可能想让 AT_TEE (AutoPLANT) 或 T 形三通 (CADWorx) 在不同位置是焊接 T 形三通、套焊式 T 形三通或是法兰 T 形三通。您可以为要使用的图形化形状指定特性名称或匹配名称作为条件。

注： 以下示例使用 AutoPLANT 数据，但在概念上也同样适用于 CADWorx 数据。

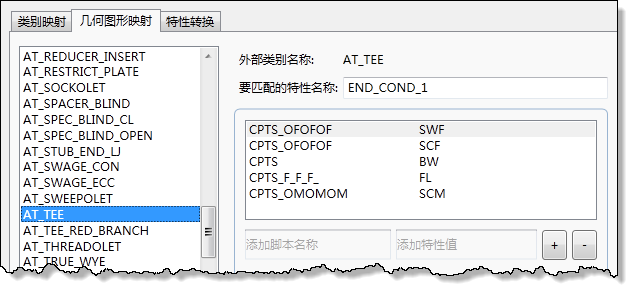

例如，对于 AT_TEE，可以指定外部特性 END_COND_1 作为匹配条件，帮助区分何时使用不同形状。下面是一个示例，指定当 END_CONDITION_1 是 SWF 或 SCF 时使用 CPTS_OFOFOF，而当 END_CONDITION_1 是 BW 时使用 CPTS，依此类推。

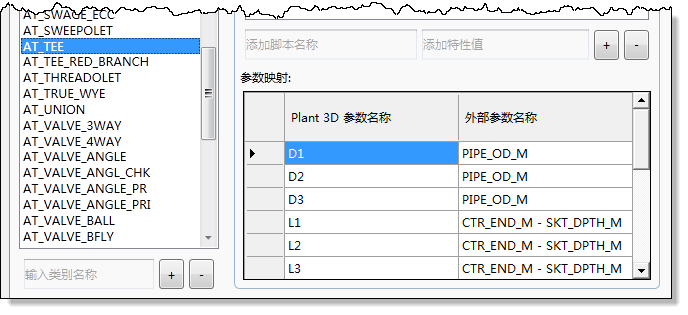

每个几何图形映射也有一个对应的参数集，这些参数可能随形状而变化。下列图像显示元件库编辑器中（尺寸选项卡）的 Plant 3D 内螺纹 T 形三通及其参数。

可以在映射表的“Plant 3D 参数名称”列中输入这些参数，然后将它们映射到对应的 AutoPLANT 特性名称（或值）。
