将 CADWorx 特性值转换为 Plant 3D 等效特性值。
选项列表
将 CADWorx 特性值转换为 Plant 3D 等效特性值。转换将影响项目中的所有类别。
- [左窗格上的列表]
-
列出接收 CADWorx 等级库的值并需要进行转换的已添加 Plant 3D 特性。
- 添加 Plant 3D 特性
-
添加新的 Plant 3D 特性。在框中输入文字并单击 + 按钮以添加特性。
注：若要重复使用现有脚本，请在现有特性上单击鼠标右键以复制映射信息，然后在新特性上单击鼠标右键以粘贴该信息。此操作仅影响此选项卡。
- + 按钮
-
将新 Plant 3D 特性添加到列表。
- - 按钮
-
从列表中删除选定的 3D 特性。
- 要转换的特性值
-

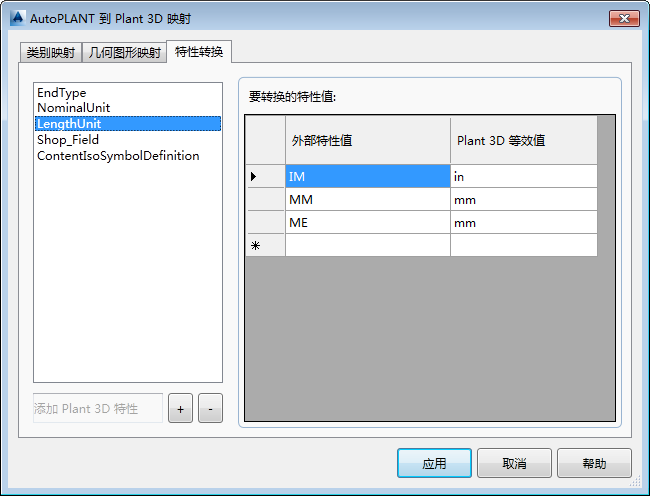

显示一个两列表格，左列为 CADWorx 特性，右列为 Plant 3D 等效特性。
- 外部特性值
-
显示从左窗格上列表中选定的特性的 CADWorx 值。
- Plant 3D 等效值
-
指定从左窗格上列表中选定的特性的 Plant 3D 等效值。在如图所示的对话框中。例如，CADWorx 英制英寸特性值映射到（转换为）Plant 3D 语言中的英寸。
