在元件库中修改管道元件

设置管道元件设计标准和材质特性

1. 在元件库编辑器中，单击“常规特性”选项卡。
2. 在“管道元件特性”下，输入特性（例如：CS 的材质值）。
3. 输入其他特性值（例如：材质代码 API5L）。
4. 单击“保存到元件库”。

设置元件尺寸

1. 在元件库编辑器中，单击“尺寸”选项卡。
2. 如果有不需要的尺寸，请执行以下操作：
   • 单击一个尺寸（例如：5”）。
   • 单击“删除尺寸”。
3. 如果要添加尺寸，请执行以下操作之一：
   • 单击“添加尺寸”。
   • 单击具有类似标注的尺寸。单击“复制尺寸”。

     尺寸描述“未定义”或“重复的”是临时描述。尺寸描述根据公称标注进行设置。



设置公称标注和连接端口特性

1. 在元件库编辑器中，单击“尺寸”选项卡。

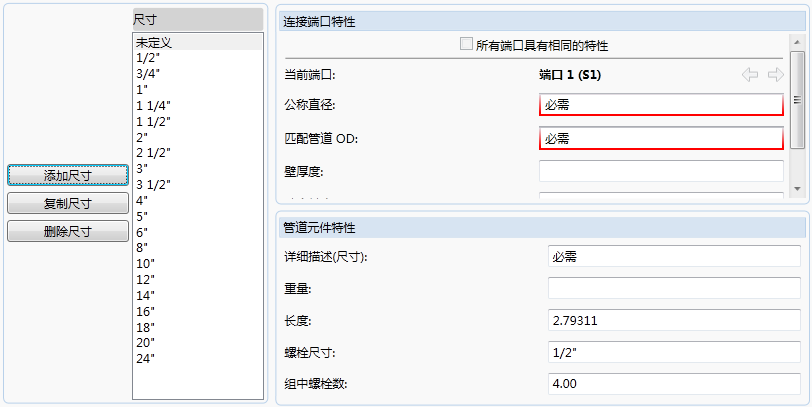

2. 在“尺寸”列表中，单击一个尺寸（例如：“未定义”）。
3. 在“连接端口特性”下的“公称直径”框中，输入公称直径（例如：1）。
4. 在“匹配管道 OD 1”中，输入管道外径（例如：1.315）。
5. 执行以下操作之一：
   • 如果所有端口特性都相同，请选择“所有端口具有相同的特性”。
   • 单击右侧箭头，然后输入其他端口的“公称直径”和“匹配管道 OD”。
6. 在“管道元件特性”中，输入详细描述（例如：ELL 90 SEGMENTED, 12” ND）。

   现在可以针对每个尺寸修改管道元件标注。

设置管道元件标注

1. 在元件库编辑器中，单击“尺寸”选项卡。
2. 在“尺寸”列表中，单击一个尺寸（例如：1”）。

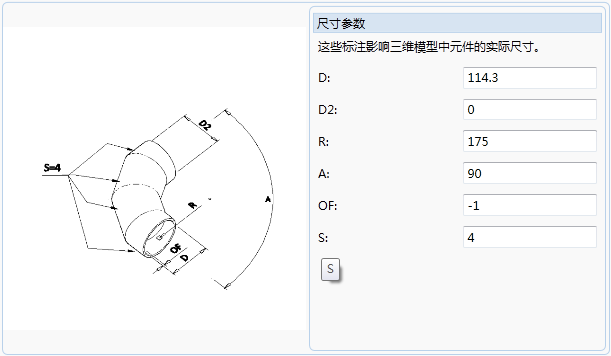

3. 在“尺寸参数”下，输入一个参数（例如：D：1.315）
4. 输入其他参数。

   可以将鼠标移到参数上以显示工具提示。参数可以是显示选项（例如：线段数和端点管帽的形状）。

   有些参数可以设置为基于其他参数进行计算。例如：如果弯头折弯半径 (R) 值为零，指明折弯设置为直径的一半 (D / 2.0)。

   注：

   对于“管道”，将“公称直径”和尺寸参数“D:”设置为相同的值。


5. 对于其他尺寸，重复步骤 2 - 4。
6. 单击“保存到元件库”。
