在 Plant 3D 模型中放置 P&ID 对象的三维等效对象。
功能区: 单击“常用 - 管道”选项卡
“零件插入”面板 “P&ID 线列表”
命令条目:
plantpidlinelist
线列表控件
提供一种在三维模型中放置 P&ID 线和在线设备的三维等效对象的方法。
- 下拉列表
-
显示当前 P&ID 图形的名称。默认情况下，显示上次打开的图形。
- “放置”按钮
-
将在三维模型中放置选定的线或元件。

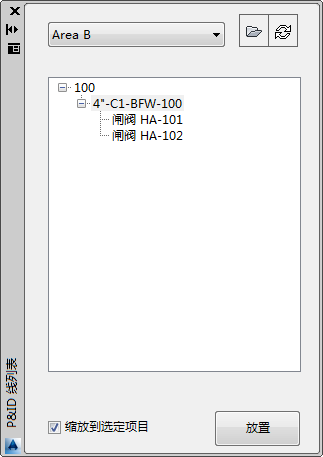

线列表面板
显示可放置在三维模型中的线和在线设备。
- 线列表工具栏
-
提供用于打开、添加和刷新图形状态的按钮。
-
打开。打开选定的 P&ID 图形。 -
刷新。刷新选定 P&ID 图形的线列表和线元件。
-
- 树状图
-
项目树中的每个节点均表示 P&ID 图形中的一个线段。
- 缩放到选定项目
-
选中此复选框后，可以单击树中的项目，然后相应对象将以最大比例显示在绘图区域的中心位置。
