PLANTORTHOSHOWOPENPIPESYMBOL

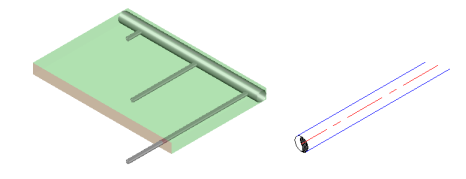

循环浏览正交图形中打开的管道符号模式：不显示切管符号、仅显示由 OrthoCube 剖切的管道或元件上的符号（默认）、显示开放端点管道上的符号和由 OrthoCube 剖切的管道或元件上的符号。

访问方法

 功能区: “正交编辑器”选项卡 “输出外观”面板 “切管符号”

 命令条目:  plantorthoshowopenpipesymbol

提示列表

输入 PLANTORTHOSHOWOPENPIPESYMBOL 的新值 <1>:

• 0 = 不显示由 OrthoCube 剖切的管道上的符号。
• 1 = 显示由 OrthoCube 剖切的管道或元件上的符号（默认）。
• 2 = 显示开放端点管道上的符号和由 OrthoCube 剖切的管道或元件上的符号。
