约束族几何图形

在将几何图形添加到构件族时，需要将几何图形约束到之前创建的参数化框架。

为获得最佳结果，应将几何图形草图约束到驱动参数化关系的参照平面。

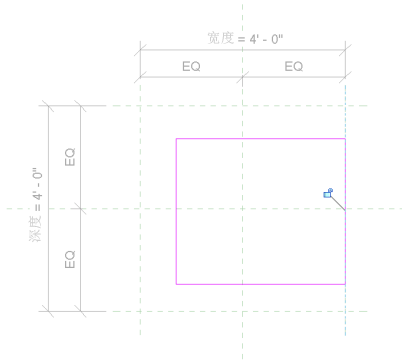

要在创建过程中约束某个几何图形的草图，请执行以下操作：

1. 使用“对齐”工具并选择特定的参照平面和绘制线来建立限制条件。
2. 当显示锁定符号时，单击以锁定该限制条件。

如果限制条件被标记，那么由限制条件创建的参数可让几何图像根据参数的更改作出调整。
