定义光源的几何图形

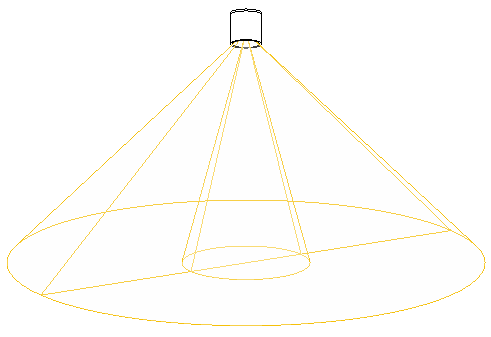

光源的几何图形可确定从照明设备发出的灯光的形状。 例如，下图显示光源的 2 种不同的几何图形。

注： 只能在“族编辑器”中为照明设备族中的光源定义几何图形。 您无法在项目上下文中修改照明设备的光源几何图形。

定义光源的几何图形

1. 创建照明设备族，或者打开照明设备族以进行编辑。
2. 在绘图区域中，选择光源。

   在族编辑器中，光源通常由一个黄色轮廓或形状来表示。


   注： 如果光源没有显示在“族编辑器”中，则表示光源未打开。 要打开光源，请单击“创建”选项卡 “属性”面板 “族类别和族参数”，选择“光源”，然后单击“确定”。
3. 单击“修改 | 光源”选项卡 “照明”面板 （光源定义）。

   或者，在“属性”选项板中，单击“光源定义”对应的“编辑”。

   此时将显示“光源定义”对话框。


4. 选择要从光源发光的灯光的形状作为“根据形状发光”：“点”、“线”、“矩形”或“圆形”。
5. 选择光源的光线分布的填充图案作为“光线分布”：“球形”、“半球形”、“聚光灯”或“光域网”。
   提示： 如果打算指定 IES 文件来定义光源的光域形状，请选择“光域网”。

   中间图形改变以说明组合的设置。 这些设置确定了为光源提供的参数。

6. 单击“确定”。

   在绘图区域中光源的轮廓形状可能会有变化，具体取决于选定的光源定义设置。

7. 保存对照明设备族的修改。
