将尺寸标注添加到单个图例构件，以使其更具说明性。
可以使用“尺寸标注”工具将尺寸标注添加到单个图例构件中。
可对图例构件中的大多数线进行尺寸标注。 但不能对主体构件（例如墙、天花板和楼板）进行尺寸标注。 同样，不能对图例中的系统族构件进行尺寸标注。

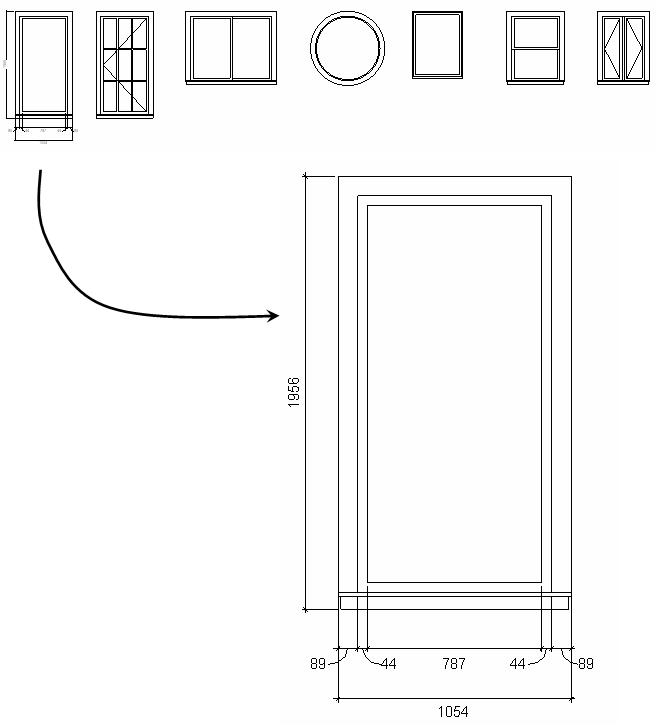

对第一个窗进行了尺寸标注的窗图例
图例样例
一些典型图例包括以下内容：
- 注释图例。显示图纸注释，例如剖面标头、标高标记、高程点标记、立面符号、注释记号符号、修订标记，图元标记，以及其他不表示模型对象的符号。 每种符号都带有相关的描述性文字。 所有符号以打印尺寸显示。
- 模型符号图例。 显示模型对象的符号表示以及一些描述性文字。
典型的图元包括电器装置、卫浴装置、机械设备和场地对象。
- 线样式图例。 以所选线样式显示线，并显示相应文字，用于指明该线样式在图纸中表示的内容。
示例包括防火等级线、建筑红线、收进线、电气线路、卫浴、公用设施和中心线。

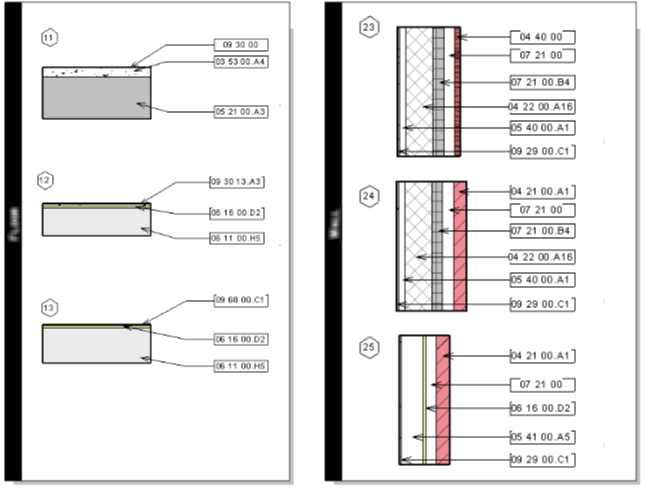

- 材质图例。显示截面或表面填充图案的样例，以及用于指明该填充图案关联材质的文字。
- 阶段化。 显示使用选定图形替换所绘制的墙剖面，以及标识文字。
可以将图例添加到多张图纸中。 可以放置在绘图视图中的任何图元（例如详图线、文字、尺寸标注和填充区域）均可放置在图例中。
图例视图特定于每个项目，因此无法从一个项目传递到另一个项目。
注： 一个位于图例中的构件并不被视为建筑模型中该构件的额外实例，因此，也不会被计入到明细表或注释块中所列构件的实例数中。
可以使用图例视图作为图形调色板，这意味着可以在图例视图中选择一个构件，然后使用“创建类似”或“匹配类型”工具将该构件放置在其他视图中。
