指定梁系统的梁方向

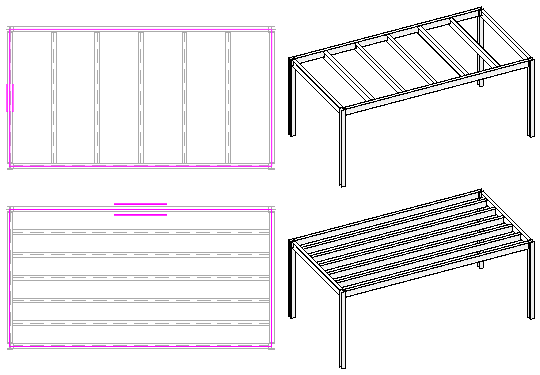

绘制梁系统边界时,可以在结构梁系统内指定梁方向。 梁系统内的全部梁都将平行于所选的边界线。

  1. 选择梁系统。
  2. 单击“修改 | 结构梁系统”选项卡 “模式”面板 (编辑边界)。
  3. 单击“修改 | 结构梁系统”>“编辑边界”选项卡 “绘制”面板 (梁方向)。
  4. 在功能区上的“绘制”面板上,选择下列工具之一:
    所选工具 操作
    (线) 绘制线或拾取模型线,以定义与绘制的边界线无关的梁方向。 因为此线除了可定义梁系统中梁的方向之外没有其他功能,所以无法用于闭合环。 选择希望所有梁与之平行的绘制线。
    (拾取线) 选择希望所有梁与之平行的绘制线。
    (拾取支座) 选择希望所有梁与之平行的梁或结构墙。
    注: 不能使用平面视图中弯曲的梁和墙来定义梁系统的方向。
