将结构加强板添加到洞口
可使用加强板加强钢框架构件,特别是有洞口的梁和柱。
进行建模的加强板作为 Revit 可载入族,表示其他钢加强材质。
单击“结构”选项卡
“模型”面板
“构件”下拉列表
(放置构件)。
从“属性”选项板上的“类型选择器”下拉列表中,选择一种加强板类型。
注:
如果类型选择器中没有列出您需要的加强板类型,请载入其他加强板族。
单击“修改 | 放置构件”选项卡
“放置”面板
(放置在面上)或
(放置在工作平面上)。
注:
如果视图处于线框模式,则无法在结构图元面上放置结构加强板。

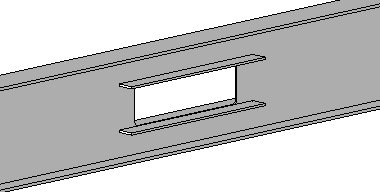

使用绘制工具,在梁洞口中添加所需的加强板。
