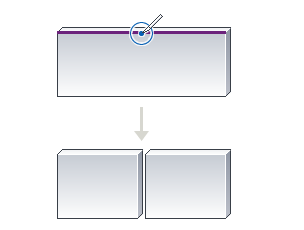

将墙拆分成之间已定义间隙的两面单独的墙。
使用定义的间隙创建两面墙
- 单击“修改”选项卡
“修改”面板
(用间隙拆分)。
- 在选项栏上,指定“连接间隙”尺寸标注。
注: “连接间隙”限制为 1/16” 到 1’(英制)之间的值。
- 将光标移到墙上,然后单击以放置间隙。 该墙将拆分为两面单独的墙。
连接之间使用间隙拆分的墙
选择使用“用间隙拆分”创建的某一面墙时,绘图区域中将显示“允许连接”符号。 如果需要,请选择“允许连接”,然后将该墙拖曳到第二面墙,以将这两面墙进行连接。 或者,单击鼠标右键,然后选择“不允许连接”。 这将允许墙不带任何间隙而重新连接。
- 选择使用“用间隙拆分”创建的某一面墙。
- 单击
取消对尺寸标注限制条件的锁定。
- 选择“拖曳墙端点”(由选定墙上的蓝圈指示),单击鼠标右键,然后单击“允许连接”。
- 选择另一面墙,然后重复步骤 2 和 3。
- 选择“拖曳墙端点”,然后将该墙拖曳到另一面墙。 这两面墙将连接。
取消连接使用“用间隙拆分”创建的墙
- 将光标移到使用“用间隙拆分”创建的两面墙之一上。 该墙将高亮显示。
- 选择墙,在“拖曳墙端点”(由选定墙上的蓝圈指示)上单击鼠标右键,然后单击选择“不允许连接”。
- 然后将该墙拖离其所连接的墙。
