沿桁架图元放置结构框架标记以代替桁架标记。
结构框架标记在已创建的桁架弦和腹杆的顶部中心平行对齐。
- 按住 Ctrl 键的同时,选择桁架中的每个弦和腹杆。
- 单击“注释”选项卡
“标记”面板
(全部标记)。
- 在“标记所有未标记的对象”对话框中,选择“仅当前视图中的所选对象”。
- 为桁架图元单击一个结构框架标记类别。
- 单击“确定”。

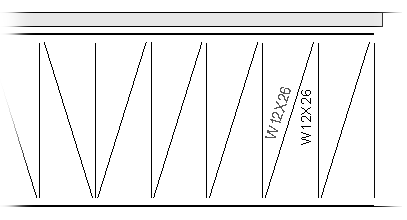

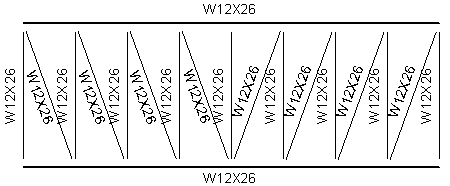

此时将放置结构框架标记。如果需要,单击并重新定位标记。
- 在编辑桁架后,若要确保新腹杆已标记,请指定桁架的“标记新成员”属性。在“属性”选项板的“标识数据”下,从“在视图中标记新构件”下拉列表中选择“无”或一个平行立面视图。
所做的选择将在特定标高为桁架中的新构件放置标记。

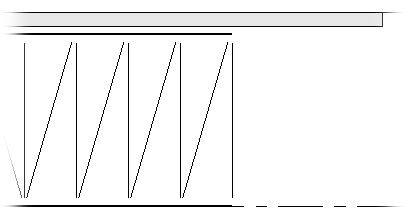

必须通过增加桁架的长度添加新构件。如果需要,单击并重新定位标记。
