创建基础底板

绘制或选择模型第一个标高的墙来创建基础底板。

  1. 单击“结构”选项卡 “基础”面板 “底板”。
  2. 从“类型选择器”中指定基础底板类型。
  3. 单击“修改 | 创建楼层边界”选项卡 “绘制”面板 “边界线”,然后单击 (拾取墙),选择模型中的墙。 (可选)您可以绘制基础底板。 使用“修改 | 创建楼层边界”选项卡 “绘制”面板上的绘制工具,可以构成基础底板的边界。 草图必须形成闭合环或边界条件。
  4. 如果要测量距墙体核心的偏移值,请在选项栏上单击“延伸到墙中”。
  5. 在选项栏的“偏移”文本框中,指定楼板边缘的偏移。
  6. 单击“修改 | 创建楼层边界”选项卡 “模式”面板 “完成”。

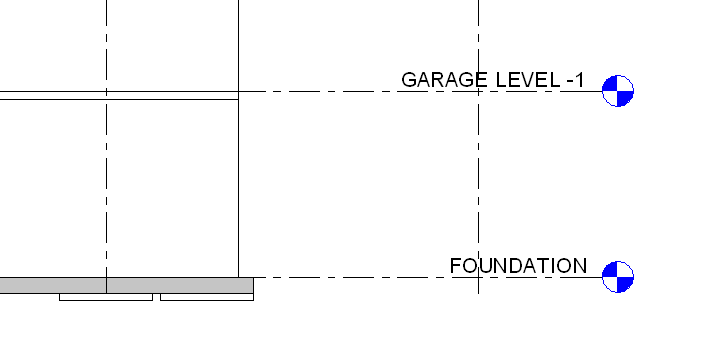

  7. 注: 将基础底板添加到其所在的标高之下。 因此,如果在标高 1 中添加了基础底板,则基础底板将添加在标高 1 之下并在标高 1 的平面视图中不可见。 要在平面视图中查看基础底板,请在标高 1 下创建新的标高,例如,基础标高。 在标高 1 下创建新标高之后,也可以将基础底板作为标高 1 中的基线(显示为半色调)进行查看。
