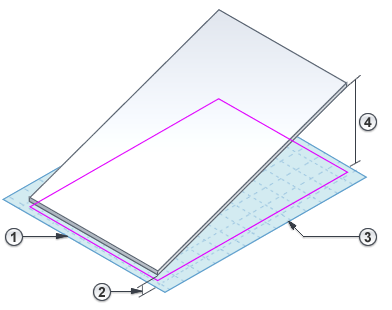

在草图模式下,指定平行边界线的属性来创建斜表面。
可以使用此方法在以下类型的图元上创建斜表面:
要创建斜屋顶,请参见屋顶坡度。
若要倾斜建筑地坪,请参见使用坡度箭头创建斜表面。
创建斜表面的步骤
- 如果您未处于草图模式中,请在平面视图中选择图元,然后单击“修改 | <图元>”选项卡
“模式”面板
(编辑边界/迹线/草图)。
- 选择一条边界线,在“属性”选项板上:
- 选择“定义固定高度”。
- 输入“标高”
和“相对基准的偏移”
的值。
- 选择平行边界线,用相同的方法指定“标高”
和“相对基准的偏移”
的属性。
- 在功能区上,单击
(完成编辑模式)。
要查看产生的斜表面,请打开三维视图或剖面视图。
