更改封檐带斜接

当连续封檐带的线段在转角相交时,它们会相互斜接。 您可以指定斜接选项:垂直、水平或垂足。

封檐带不会与其他现有的封檐带相互斜接,即便它们在角部相遇。

  1. 在绘图区域中,选择封檐带。
  2. 单击“修改 | 封檐带”选项卡 “屋顶封檐带”面板 (修改斜接)。
  3. 在“斜接”面板上,选择斜接选项:
    • 垂直
    • 水平
    • 垂足
  4. 单击封檐带的端面以修改斜接选项。

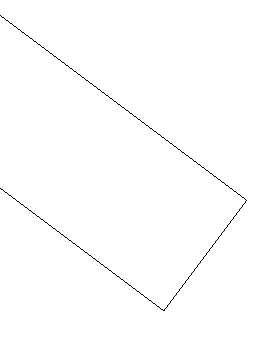

    垂直斜接

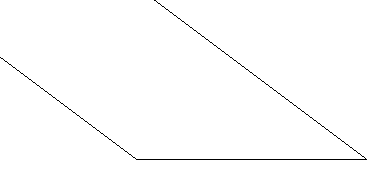

    水平斜接

    垂直斜接

  5. Esc 键退出“修改斜接”工具。

屋顶封檐带可以在垂直截面双坡屋顶的屋檐和倾斜边之间斜接。
