控制体量实例的可见性

您可以控制视图是否使用视图设置或“可见性/图形”对话框中的设置显示体量,以及视图是否显示体量楼层、表面和分区。

要控制体量在视图中的可见性,可使用下列方法之一:

针对某视图设置体量类别的可见性

单击“视图”选项卡 “图形”面板 (可见性/图形)。在“模型类别”选项卡上选择体量类别。

此视图专有的设置确定了关闭“显示体量”时是否打印体量及其是否可见。如果已在“可见性/图形替换”对话框中选择“体量”,则可以独立控制子类别“形状”和“体量楼层”。

按视图设置显示体量

此选项将根据“可见性/图形”对话框中“体量”类别的可见性设置来显示体量。“体量”类别可见时,可以独立控制体量子类别(例如体量墙、体量楼层和图案填充线)的可见性。这些视图专有的设置还决定是否打印体量。

单击“体量和场地”选项卡 “概念体量”面板 (按视图设置显示体量)。

注: 此选项不适用于 Revit Structure

显示体量形状和楼层

设置此选项后,即使体量类别的可见性在某视图中关闭,所有体量实例和体量楼层也会在所有视图中显示。

单击“体量和场地”选项卡 “概念体量”面板 (显示体量形状和楼层)。

注: 此选项不适用于 Revit Structure

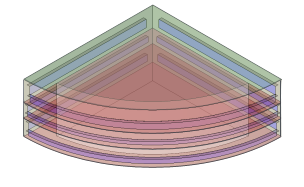

显示体量表面类型

执行能量分析时,可使用此选项显示体量表面,以便可以选择各个表面并修改其图形外观或能量设置。

要激活此选项,请单击“分析”选项卡 “能量设置”,然后选择“创建能量模型”。

单击“体量和场地”选项卡 “概念体量”面板 (显示体量表面类型)。

注: 此选项不适用于 Revit Structure

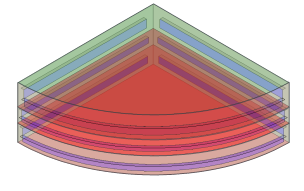

显示体量分区和着色

执行能量分析时,可使用此选项显示体量分区和着色,以便可以选择各个分区并修改其设置。

要激活此选项,请单击“分析”选项卡 “能量设置”,然后选择“创建能量模型”。

单击“体量和场地”选项卡 “概念体量”面板 (显示体量分区和着色)。

注: 此选项不适用于 Revit Structure

显示体量

单击“体量和场地”选项卡 “概念体量”面板 (显示体量)。

单击“显示体量”后,即使在视图中关闭了体量类别可见性,所有体量实例(包括体量及其体量楼层)在所有视图中也仍然可见。

注: 此选项仅适用于 Revit Structure
