使用常用的绘制工具来定义钢筋网片覆盖区域系统的边界。
- 单击“结构”选项卡
“钢筋”面板
（结构钢筋网区域）。 - 选择楼板、墙或基础底板以接收钢筋网区域。
- 单击“修改 | 创建钢筋网边界选项卡“绘制”面板
（边界线）。 - 绘制一条闭合的回路。

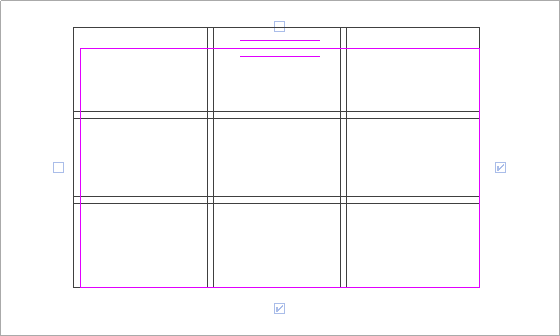

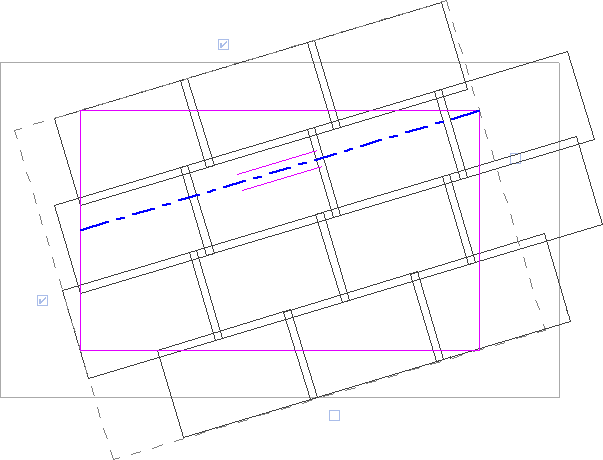

注： 平行线符号表示钢筋网区域的主筋方向边缘。 在草图模式中，可以更改此区域的主筋方向。 钢筋网区域的主筋方向非常重要，因为它确定钢筋网片的旋转。 钢筋网片中的主要钢筋平行于主筋方向。 每个钢筋网区域都有一个具有边缘控件的矩形包络（虚线）。 - 选择控件以确定钢筋网片布局的开始/结束边缘。
使用这些控件，您可以指示钢筋网片对齐和搭接值。 您应该至少选择两个相邻控件来创建正确的钢筋网片布局。 钢筋网片布局会将钢筋网片调整到钢筋网边界。 钢筋网片将被绘制的边界和主体中的洞口剪切。
注： 要更改钢筋网的图形参数，请单击“视图”选项卡“图形”面板 “可见性/图形”，并修改“结构钢筋网区域”或“结构钢筋网”下的参数。 - 在“钢筋网区域”的“属性”选项板的“构造”部分中选择搭接位置。
- 单击“修改 | 创建钢筋网边界”选项卡 “模式”面板
“完成编辑模式”。 - 要在完成的草图上自动放置符号和标记，请在“钢筋网区域”的“属性”选项板的“标识数据”下的“在视图中标记新构件”参数中选择正确的视图。

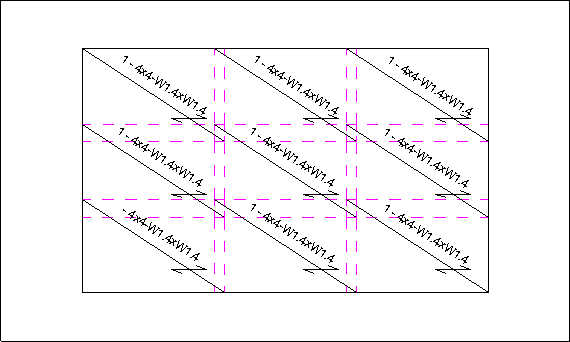

Revit 单独为每个钢筋网片放置钢筋网符号和标记。
