放置路径钢筋

使用常用的绘制工具来绘制由钢筋系统填充的路径。

  1. 单击“结构”选项卡 “钢筋”面板 (路径)。
    注: 选中有效钢筋主体图元时,在其“上下文选项卡”中也可以找到该工具。
  2. 绘制混凝土主体上的钢筋路径,以确保不会形成闭合环。
  3. Esc 键。
  4. 如有必要,请单击选项栏上的 ,然后单击 (翻转控制),以使钢筋延伸到路径的对侧。
  5. 单击“修改 | 创建钢筋路径”选项卡 “模式”面板 (完成编辑模式)。
    注: 默认情况下,路径钢筋的边界处于打开状态。 要将其关闭,请单击“视图”选项卡 “图形”面板 “可见性图形”,然后清除“结构路径钢筋”下的“边界可见性”参数。

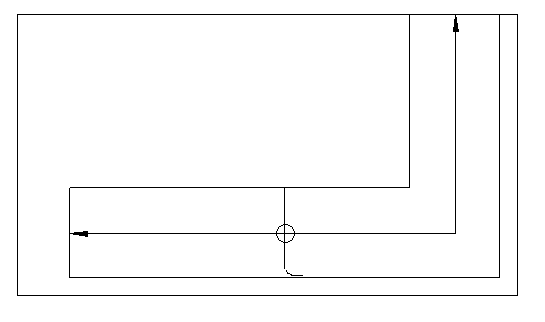

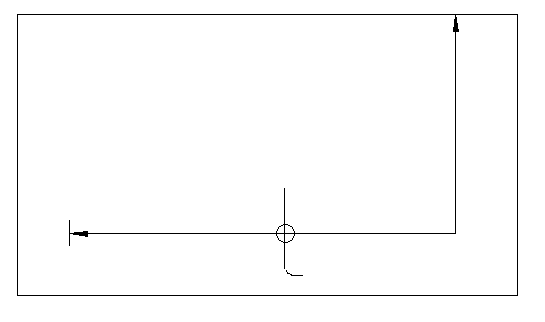

    Revit 将“路径钢筋”符号和“路径钢筋”标记放置在路径最长分段中心处的已完成草图上。

    注: 当您放置路径钢筋时,钢筋图元不可见。如果要显示这些图元,可以在“路径钢筋”的“属性”选项板的“图形”部分中指定钢筋图元的可见性。仅当在路径钢筋中设置钢筋主体时能够访问可见性设置。
