连接平行墙

Revit 会自动创建相交墙之间的连接。 您可以连接间距紧凑的平行墙的几何图形。

1. 在平面视图中，将墙的放置距离控制在 6 英寸之内。
2. 单击“修改”选项卡 “几何图形”面板 “连接”下拉列表 （连接几何图形）。
3. 选择要连接的墙。

   如果某一面墙具有插入对象（如窗），则它将剪穿连接墙。 插入对象周围的任何几何图形（例如框架）均不会显示在连接墙上。

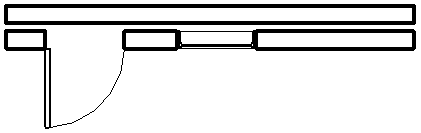

   连接几何图形之前的平行墙

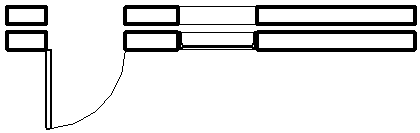

   连接几何图形之后的平行墙
