创建实心形状
使用“创建形状”工具创建实心几何图形。
在“创建”选项卡
“绘制”面板,选择一个绘图工具。
单击绘图区域,然后绘制一个闭合环。
选择闭环。
单击“修改 | 线”选项卡
“形状”面板

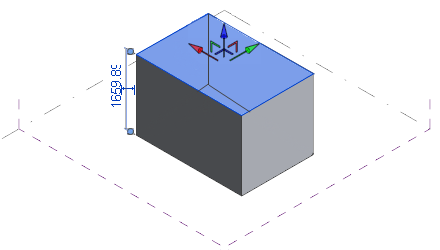

(创建形状)。 将创建一个实心形状拉伸。
(可选)单击“修改 | 形状图元”选项卡
“形状”面板
(空心形状),以将该形状转换为空心形状。
可以通过使用三维拖曳控件或编辑绘图区域中的临时尺寸标注,来修改拉伸的尺寸标注。
本节内容
创建表面形状
从线或几何图形边创建表面形状。
创建旋转形状
从线和共享工作平面的二维轮廓来创建旋转形状。
创建放样形状
从线和垂直于线绘制的二维轮廓创建放样形状。
创建放样融合形状
从垂直于线绘制的线和两个或多个二维轮廓创建放样融合形状。
创建放样形状
通过单独工作平面上绘制的两个或多个二维轮廓来创建放样形状。
