使用框架标记或梁系统跨度标记来标记梁系统。

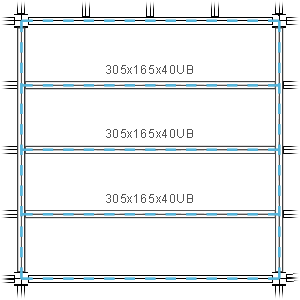

框架标记是结构框架标记,默认情况下,在系统中已创建梁的顶部中心平行对齐。 可以使用梁注释工具改变这些标记位置。
若要使用框架标记来标记梁系统,单击“注释”选项卡 “标记”面板
(梁注释)。

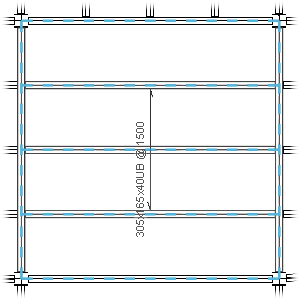

梁系统跨度标记仅适用于梁系统。 这些标记显示为垂直于系统中已创建梁的跨度箭头。 标签指示梁在梁系统内的结构框架类型和间距(梁类型 @ 间距)。
若要使用梁系统跨度标记来标记梁系统,单击“注释”选项卡 “标记”面板
(梁)。
梁系统框架标记 | 梁系统跨度标记 |
---|---|
![]() |
![]() |
