创建非平面梁系统

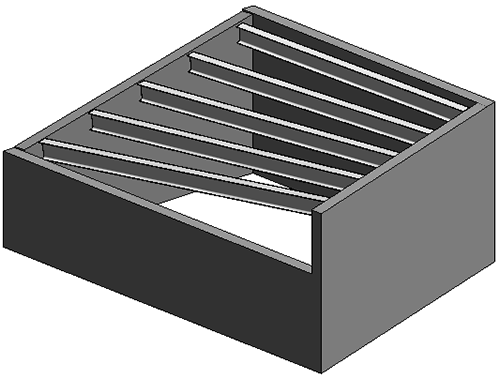

创建非平面梁系统,在该系统中,可通过绘制线定义梁的立面。

  1. 单击“结构”选项卡 “结构”面板 (梁系统)。
  2. 在“选项栏”上,选择“三维”,以便梁系统的框架图元相应地捕捉到其支撑。
  3. 如果梁系统的支撑图元拥有闭合环,请单击“修改 | 创建梁系统边界”选项卡 “梁系统”面板 (自动梁系统)。 选择“选项栏”上的“墙定义坡度”,并单击以放置梁系统。

    或者,单击“修改 | 放置结构梁系统”选项卡 “梁系统”面板 (绘制梁系统)。 使用“绘制”面板工具(包括“拾取线”和“拾取支座”)绘制梁系统。

    请注意绘制的梁线:
    • 只能在使用“拾取支座”工具创建时才能定义坡度。
    • 当梁作为它们的支座时,始终可以定义坡度。
    • 当墙作为它们的支座时,具有可以编辑的“定义坡度”属性。 默认值为真。
  4. 如果已绘制梁系统边界,请单击“修改 | 创建梁系统边界”选项卡 “模式”面板 “完成编辑模式”。
  5. 在梁系统中,梁端点的立面确定如下:
    • 如果梁的端点连接到定义坡度的绘制线,则梁将连接到相关支座的顶部。
    • 如果绘制线没有定义坡度,则梁的端点将提升到由定义坡度的 2 条距离最近的绘制线的端点所定义的平面上。
    • 如果在定义坡度的草图上没有任何线,则梁系统就像二维梁系统一样。
