从组实例中排除图元

可以从组实例中排除图元,以使其在视图中不可见,还可以将图元从组实例移动到项目视图中。

有时从组实例中排除图元可能会很有用,例如,在放置定义为类似单元附近有 4 面边界墙并且这些墙重叠的宾馆单元组时。可以从组实例中排除重叠的墙。如果排除的墙是任何图元的主体(例如以墙为主体的浴盆或门),Revit 会尝试将这些图元的主体变更到其余的墙上。

可以使用下列方法之一来排除图元:

当图元被排除并且在组实例的项目视图中不可见时,则明细表中不包含这些图元。

可以将排除的图元恢复到它们的组实例中。

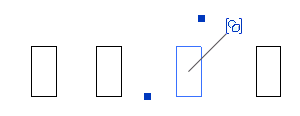

从组实例中排除图元

  1. 在绘图区域中,将光标放在要排除的组图元上。
  2. Tab 键高亮显示该图元,然后单击将其选中。
  3. 在绘图区域中,单击 图标排除图元,或者单击鼠标右键并单击“排除”。
    注: 也可以使用下列快捷键:Delete 键或 Ctrl-X。

    将图元从组实例中排除,并根据需要为以其为主体的图元变更主体。

将图元从组实例移动到项目视图中

  1. 在绘图区域中,将光标放在要移动的图元上。
  2. Tab 键高亮显示该图元,然后单击选中它。
  3. 单击鼠标右键,然后单击“移动到项目”。

将已排除的图元恢复到组中

  1. 在绘图区域中,将光标放在已排除的组图元上。
  2. Tab 键高亮显示该图元,然后单击选中它。
  3. 在绘图区域中,单击 图标恢复已排除的图元,或者单击鼠标右键并单击“恢复已排除构件”。

恢复组中所有已排除的图元

  1. 在绘图区域中选择该组。
  2. 单击“修改 | 模型组”选项卡或“修改 | 附着的详图组”选项卡 “组”面板 (恢复所有已排除构件)。
