创建地形表面子面域

地形表面子面域是您在现有地形表面中绘制的区域。

例如，可以使用子面域在平整表面、道路或岛上绘制停车场。 创建子面域不会生成单独的表面。 它仅定义可应用不同属性集（例如材质）的表面区域。

创建子面域

1. 打开一个显示地形表面的场地平面。
2. 单击“体量和场地”选项卡 “修改场地”面板 （子面域）。

   Revit 将进入草图模式。

3. 单击 （拾取线）或使用其他绘制工具在地形表面上创建一个子面域。
   注： 使用单个闭合环创建地形表面子面域。 如果创建多个闭合环，则只有第一个环用于创建子面域；其余环将被忽略。

修改子面域的边界

1. 选择子面域。
2. 单击“修改 | 地形”选项卡 “模式”面板 （编辑边界）。
3. 单击 （拾取线）或使用其他绘制工具修改地形表面上的子面域。

样例

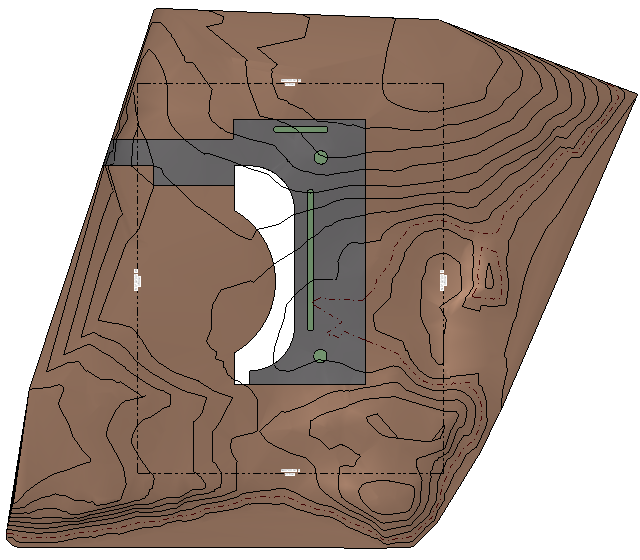

下图是一个包含地形表面子面域（以灰色显示）的地形表面。

提示： 可以使用子面域添加道路图元，如停车场、转向箭头和禁用标记。 为了简化该过程，请使用详图构件作为模板并使用子面域编辑器中的“拾取线”工具。 如果需要，可以锁定子面域的边界到详图构件的拾取线。 当移动详图构件时，子面域会自动调整。
