关于桁架

桁架族中的所有类型共享相同轮廓布局。 各类型指定了其他参数,例如用于为弦杆和腹杆构件建模的结构框架族。

绘制桁架线时会创建结构框架图元,将其放置在为选定族指定的布局线上。

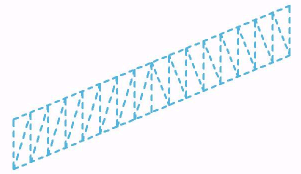

将光标移至绘图区域中的桁架上时,该桁架图元将显示为一组蓝色虚线。 单击其中任一蓝色虚线,都会选中该桁架图元本身。 组成该桁架的子图元,例如上弦杆、下弦杆和腹杆构件,都会分别被选中。

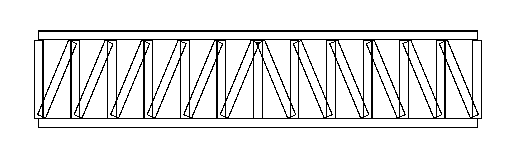

沿着这些布局线的每一条线创建结构框架图元。 可以在桁架布局族中选择和定义结构框架图元。 同一族的几种不同类型可以有几何图形布局相同的不同预设框架族。

与桁架类型关联的结构构件包含在几何图形布局中。 可以将这些结构构件修改为不同尺寸,但是必须从特定桁架族中可用的尺寸中选择。
