添加楼板跨方向
从结构楼板中删除楼板跨方向符号后,可以重新应用它。

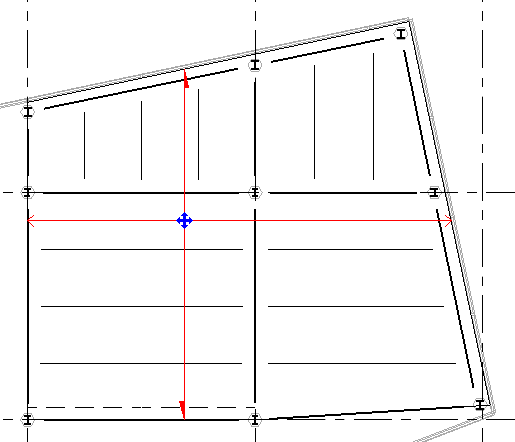

放置结构楼板时,会在平面视图中与该结构楼板一起放置一个跨方向构件。按照半实心箭头方向指定层面板跨方向。
单击“注释”选项卡
“符号”面板
“跨方向”。
(可选)要在结构楼板中心放置标记,请在选项栏上选择“自动放置”,然后单击结构楼板以放置方向跨度。
如果未选择“自动放置”,则选择结构楼板。
将光标移到结构楼板上所需的位置,然后单击鼠标以放置方向跨度。
