创建结构楼板
选择支撑框架、墙或绘制楼板范围来创建结构墙。
在功能区上,单击
(结构楼板)。
在哪里?
“建筑”选项卡
“构建”面板
“楼板”下拉列表
“楼板:结构”
“结构”选项卡
“结构”面板
“楼板”下拉列表
“楼板:结构”
在“类型选择器”中,指定结构楼板类型。
在功能区上,单击
(边界线)。

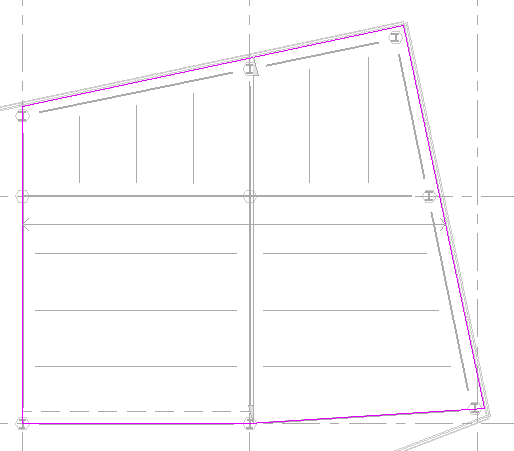

单击
(拾取墙),然后选择边界墙。
注:
您可以绘制结构楼板而不是拾取墙。 在功能区的“绘制”面板上,使用绘制工具形成结构楼板的边界。 草图必须形成闭合环或边界条件。
若要更改跨方向,请单击
“跨方向”,然后单击所需的边或线。
(可选)在选项栏上:
为楼板边缘指定偏移量。
选择“延伸到墙中(至核心层)”。
在功能区上,单击
(完成编辑模式)。
