以图形方式缩放

以图形方式进行比例缩放时需要单击三次:第一次单击确定原点;后两次单击定义比例矢量。

Revit 通过确定两个矢量长度的比率来计算比例系数。例如,假定绘制的第一个矢量长度为 5 英尺,第二个矢量长度为 10 英尺。此时比例系数的计算结果为 2。结果,图元将变成其原始大小的两倍。

  1. 执行下列操作之一:
    • 选择要进行比例缩放的图元,然后单击“修改 | <图元>”选项卡 “修改”面板 (缩放)。
    • 单击“修改”选项卡 “修改”面板 (缩放),选择要进行比例缩放的图元,然后按 Enter 键。

    确保仅选择支持的图元,例如墙和线。只要整个选择集包含一个不受支持的图元,“比例”工具就将不可用。

  2. 在选项栏上选择“图形方式”。
  3. 在绘图区域中单击以设置原点。

    原点是图元相对于它改变大小的点。光标可捕捉到多种参照。按 Tab 键可修改捕捉点。

  4. 移动光标以定义第一个矢量。
  5. 单击以设置长度。
  6. 再次移动光标以定义第二个矢量。
    提示: 可以使用关联尺寸标注为这两个矢量的长度输入值。
  7. 单击以设置该点。

选定图元将进行比例缩放,使矢量 1 的端点与矢量 2 的端点重合。

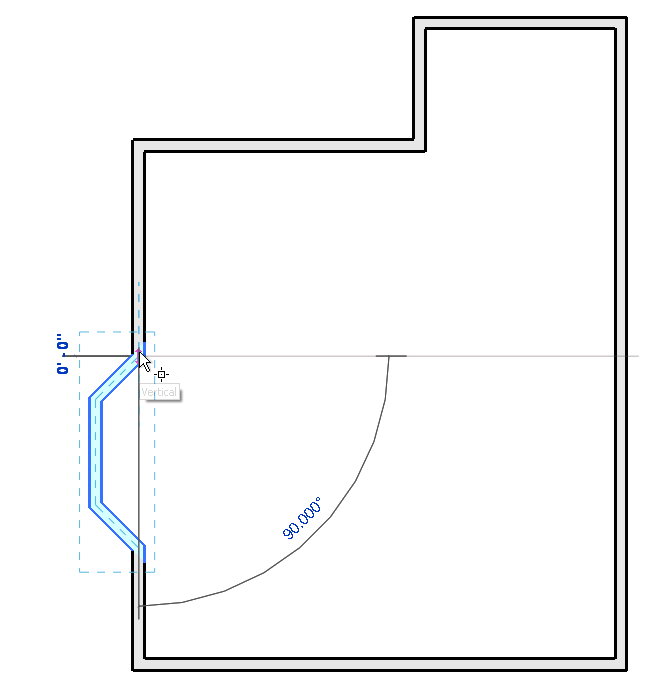

定义第一个比例矢量

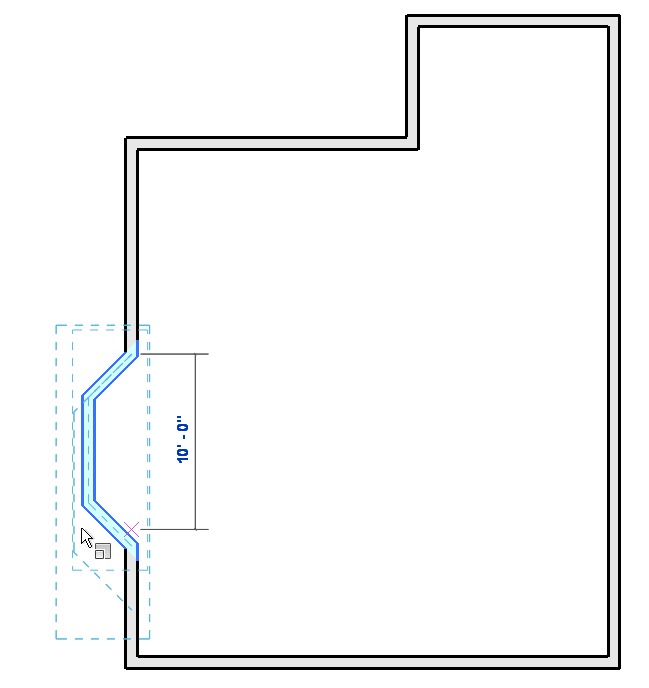

定义第二个比例矢量

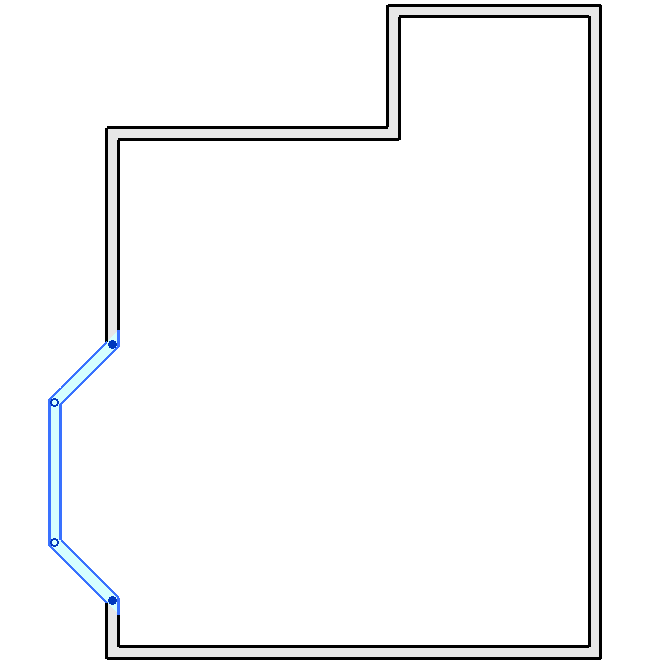

进行比例缩放后的图元
