关于检查风管系统

该工具可检查您在项目中创建的机械系统，以确认各个系统都已被指定给用户定义的系统，并已准确连接。

显示断开的连接

您可以为当前未连接的连接件显示断开标记。 要控制断开标记的显示，请单击“分析”选项卡 “检查系统”面板 （显示断开的连接）。 在“显示断开的连接选项”对话框中，选择以下一项或多项内容：

• 风管
• 管道
• 电缆桥架和线管
• 电气

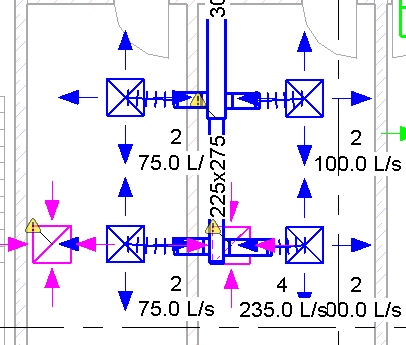

在下面的示例中，风管断开标记已经选中。

单击警告标记以显示相关警告消息。 单击 （展开警告对话框）查看警告消息的详细信息。

单击 （显示断开的连接）并清除选中项，以关闭断开标记。
