几何

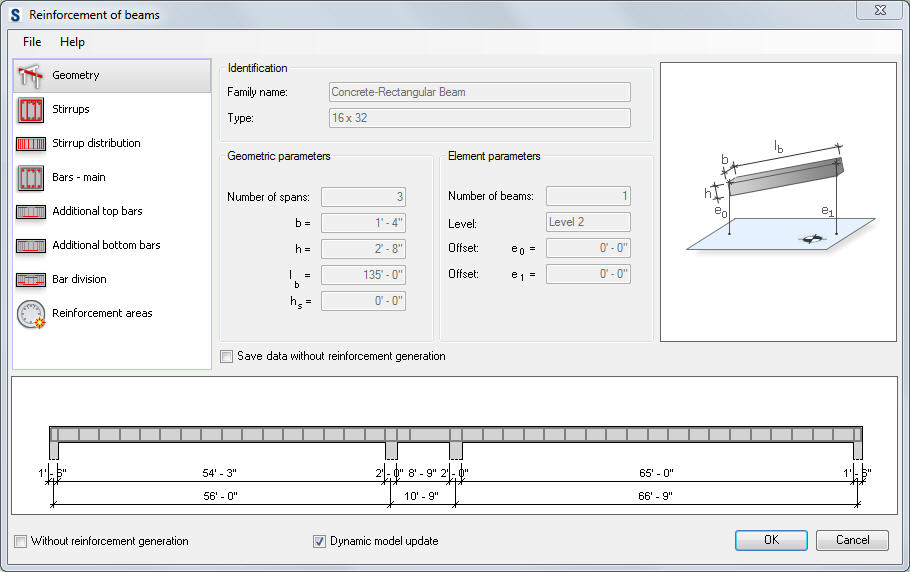

梁配筋 - 从 Autodesk® Revit® 启动。

此对话框中定义的截面几何形式的参数包括：

• 从 Autodesk® Revit® 模型加载的梁的标识参数（族与类型）
• 几何参数，包括梁跨数、截面尺寸和梁跨长度
• 构件参数，包括梁的数量、梁在结构中的位置（标高、偏移）。

此外，梁配筋会自动识别梁端节点上约束的类型。

如果清除“保存数据，但不保存生成钢筋”选项，则会在 Autodesk® Revit® 中生成和显示钢筋。如果选择了该选项，将生成钢筋数据（重新启动扩展后便可使用），但钢筋无法在 Autodesk® Revit® 中显示。

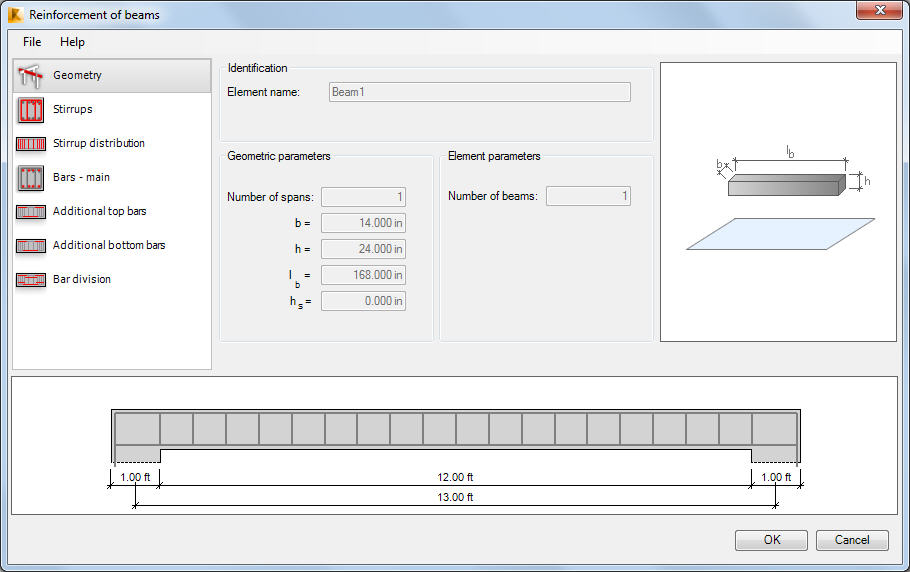

梁配筋 - 从 Autodesk Robot Structural Analysis 2015 启动

此对话框中定义的截面几何形式的参数：

• RC 构件（梁）的名称
• 梁尺寸：梁跨的数量，梁跨的截面和长度尺寸

此外，还可识别梁端节点上的约束类型。

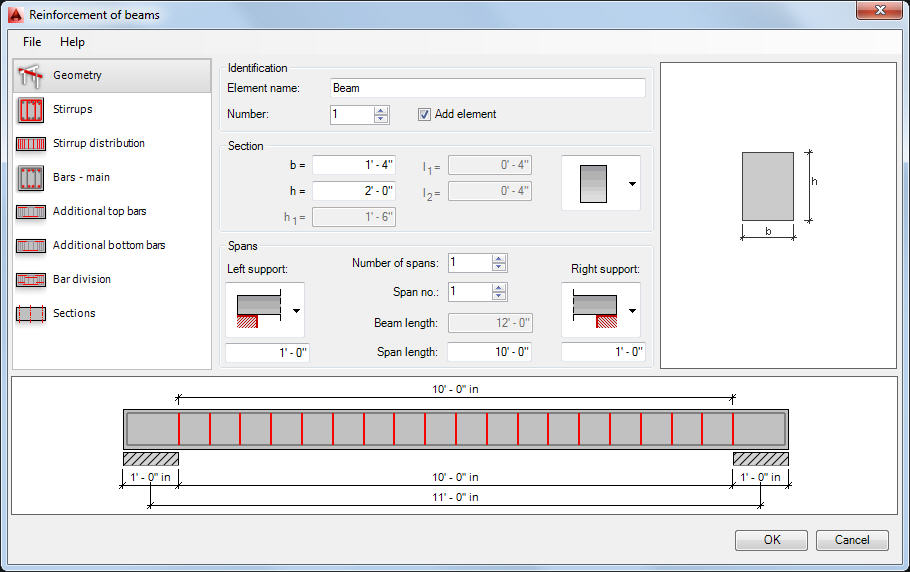

梁配筋 - 从 Autodesk® AutoCAD® Structural Detailing 2015 - 配筋启动。

在对话框的上部指定以下数据：

• RC 梁的名称
• 定义的梁的数量；该数量会影响钢材表
• 梁截面的类型；可以选择下列截面形状：

  矩形

  T 形截面

• 梁跨两端的支撑类型：



• 梁跨的参数：
  • 跨数
  • 各跨长度
  • 各跨约束宽度。

如果选择“添加构件”选项，则在为梁生成配筋时，会将钢筋组合在一个构件中；该构件的名称（在“构件名称”字段中指定）会添加到“Autodesk® AutoCAD® Structural Detailing 2015 - 配筋”的“对象检查器”对话框中的“模型”选项卡中。

在定义梁几何形式后，可以指定梁截面和梁跨的尺寸值。
