将 Autodesk® Revit® 模型传输到 Autodesk CBS

要将 Autodesk® Revit® 模型传输到 Autodesk CBS，请执行以下操作：

从“Extensions 管理”启动“启动分析计算 (Autodesk Concrete Building Structures)”，并选择一个文件。

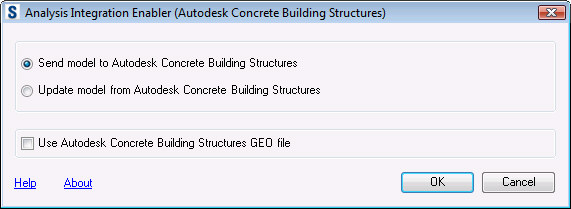

在“启动分析计算 (Autodesk Concrete Building Structures)”对话框中，指定要将模型发送到的程序（从 Autodesk® Revit® 传输到 Autodesk CBS 或从 Autodesk CBS 传输到 Autodesk® Revit®）。

如果选择“使用 Autodesk Concrete Building Structures GEO 文件”，将显示一个对话框，用来保存 Autodesk CBS 格式（*.geo 格式）的文件。

单击“确定”。

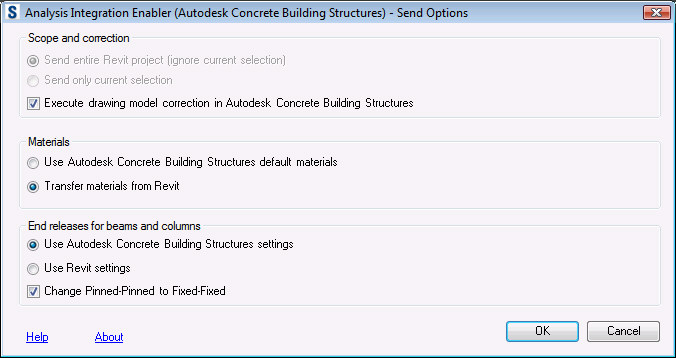

在“启动分析计算 (Autodesk Concrete Building Structures) - 发送选项”对话框中，指定传输选项：
- 范围和校正
- 发送 Revit 全部项目 (忽略当前选择) - 在链接过程中考虑整个结构模型（这是默认选项；它用于避免导出无意中选定的构件）。
- 仅发送当前选择构件 - 在链接过程中仅考虑选定的构件。
- 在 Autodesk Concrete Building Structures 中执行几何模型修正 - 如果选择该选项，它将在 Autodesk CBS 中自动启动几何模型修正（主要目标是生成正确的计算模型）；如果结构包括拱形构件，请谨慎使用此选项，因为对整个结构模型执行的自动修正可能无法得到满意的效果。
- 材料 - 用于指定材质的选择方式
- 使用 Autodesk Concrete Building Structures 默认材料 - 从 Autodesk CBS 材质数据库中为属于某个构件的每种材质类型（钢材、混凝土、木材）指定一种具有默认特性的材质。
- 从 Revit 导出材料 - 采用 Autodesk® Revit® 模型中定义的材质。
- 梁和柱端点释放 - 用于指定选择杆端参数的方式
- 使用 Autodesk Concrete Building Structures 设置 - Autodesk® Revit® 中定义的释放将被忽略，Autodesk CBS 中定义的所有杆件将具有默认释放类型。
- 使用 Revit 设置 - Autodesk® Revit® 中定义的释放会自动在 Autodesk CBS 中检测到并指定给结构杆件；只有 My 和 Mz 释放可以指定给梁和柱。
- 改变铰接-铰接为固接-固接 - Autodesk® Revit® 中定义的所有铰接-铰接释放将更改为默认释放类型。
  单击“确定”。
在“转换模型到 Autodesk Concrete Building Structures”对话框中，可以查看以下传输操作的进度：从 Autodesk® Revit® 读取数据，创建 Autodesk CBS 模型，导出构件以及在 Autodesk CBS 中创建相关构件。

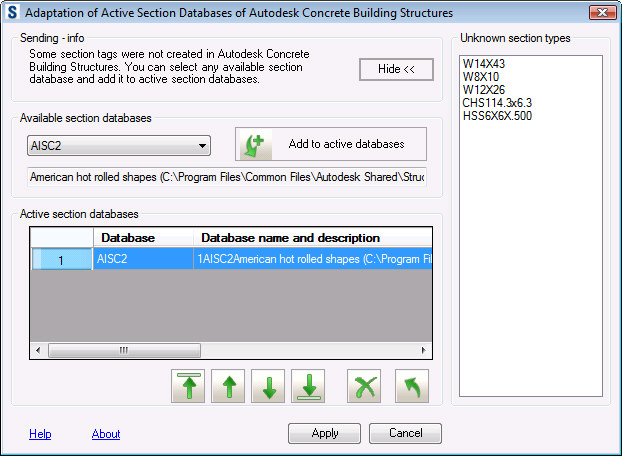

仅在出现以下情况时，“采用 Autodesk Concrete Building Structures 当前截面数据库”对话框打开：在 Autodesk® Revit® - Autodesk CBS 链接过程中，无法在 Autodesk CBS 的当前截面数据库中识别 Autodesk® Revit® 中定义的截面名称。
- 在“可用截面数据库”下，选择所需的 Autodesk CBS 截面数据库，然后单击“添加至当前数据库”。文件传输后，选定数据库将显示在“激活截面数据库”的列表中。
- 在“发送 - 信息”下，将显示一条关于文件传输状态的消息。
- 隐藏/显示按钮 - 隐藏/显示对话框右侧的面板，其中包括无法识别的截面名称。
- 在“激活截面数据库”下，可以组织当前截面数据库的列表：
  - 更改数据库的顺序。
  - 删除选定的截面数据库。
  - 恢复当前截面数据库。
单击“应用”时，将搜索当前数据库。未识别的截面将成为已从数据库指定的截面（它们将具有几何特性）。

注：在 Autodesk® Revit® 中，所有墙和板由分层材质定义。将有关板/墙材质的信息发送到 Autodesk CBS 时，存在多种可能的情况：

如果分层材质由多个结构层组成，则在 Autodesk CBS 中选择一个结构层
如果“使用 Autodesk Concrete Building Structures 默认材料”处于选定状态，则会在 Autodesk CBS 中为 Autodesk CBS 相应对象的构件指定默认材质。
