几何

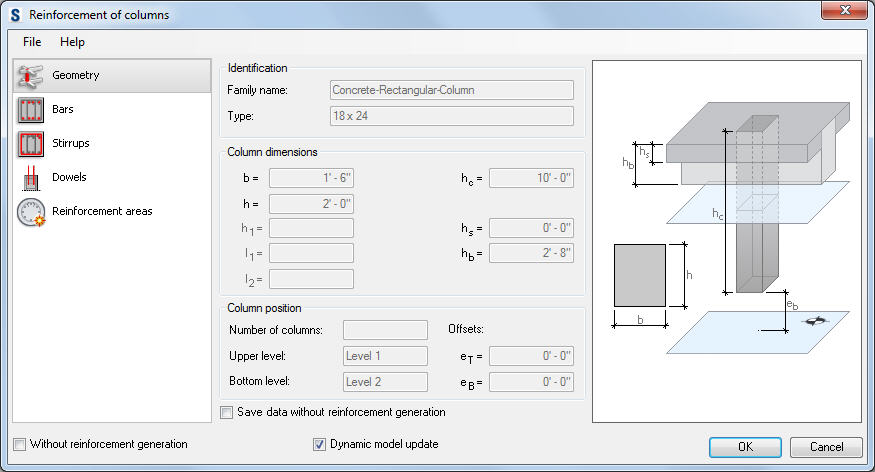

柱配筋 - 从 Autodesk® Revit® 启动。

截面几何形式的参数包括：

• 从 Revit 模型加载的柱的标识参数（族和类型）
• 柱的截面尺寸和柱高度
• 柱位置，包括柱的数量、柱在结构中的位置（标高、偏移）

如果清除“保存数据，但不保存生成钢筋”选项，则会在 Autodesk® Revit® 中生成和显示钢筋。如果选择了该选项，将生成钢筋数据（重新启动扩展后便可使用），但钢筋无法在 Autodesk® Revit® 中显示。

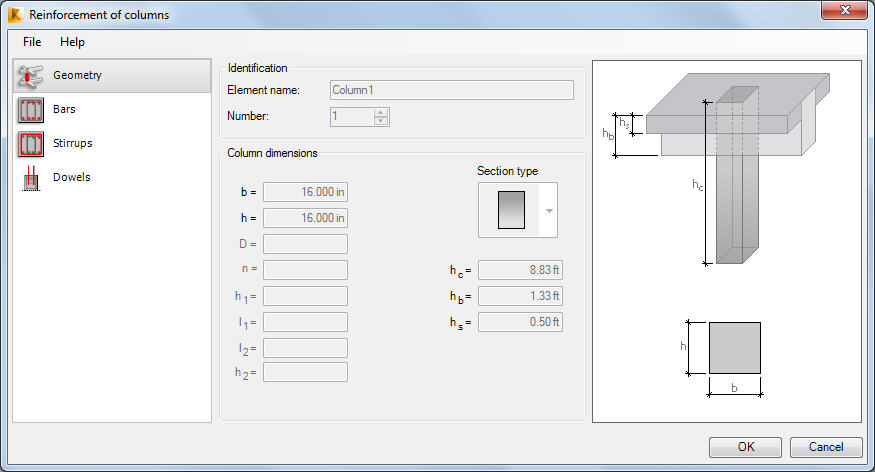

柱配筋 - 从 Autodesk Robot Structural Analysis 2015 启动

截面几何形式的参数：

• RC 构件（柱）的名称
• 柱的数量
• 柱尺寸：截面尺寸和柱高度

为以下柱截面形状生成配筋：

矩形截面

圆形截面

L 形截面

T 形截面

也可以定义其他类型的柱截面（例如，Z 形截面、半圆截面等），但不会为这些截面类型生成柱配筋。

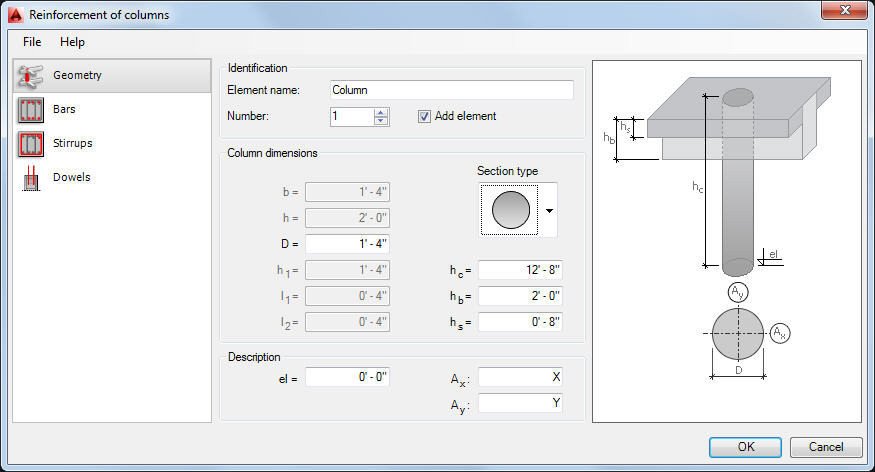

柱配筋 - 从 Autodesk® AutoCAD® Structural Detailing 2015 - 配筋启动。

在对话框的上部指定以下数据：

• RC 柱的名称
• 定义的柱的数量；该数量会影响钢材表

• 柱截面形状；可以选择以下柱截面形状：

  ，具有矩形截面

  ，具有圆形截面

  ，具有 L 形截面

  ，具有 T 形截面。

如果选择“添加构件”选项，则在为柱生成配筋时，会将钢筋组合在一个构件中；该构件的名称（在“构件名称”字段中指定）会添加到“Autodesk® AutoCAD® Structural Detailing 2015 - 配筋”的“对象检查器”对话框中的“模型”选项卡中。

在定义柱几何形式之后，请指定柱截面和高度的尺寸值；将调整柱示意图以适应选定的柱截面形状。

此外，还可以指定以下参数：

• 结构轴线的描述（默认情况下，Ax 表示 X 方向，Ay 表示 Y 方向，但是您可以编辑这些值）。
• 柱基的标高 el。
