钢筋设计

将根据选定的钢筋设计规范，执行选定 RC 构件的钢筋设计。

要为 Revit 中的混凝土构件计算/设计钢筋，请执行以下操作：

• 在 Revit 中选择混凝土构件（带或不带已定义的钢筋）；可以选择不同类型的多个构件（梁、柱和扩展式基脚）。

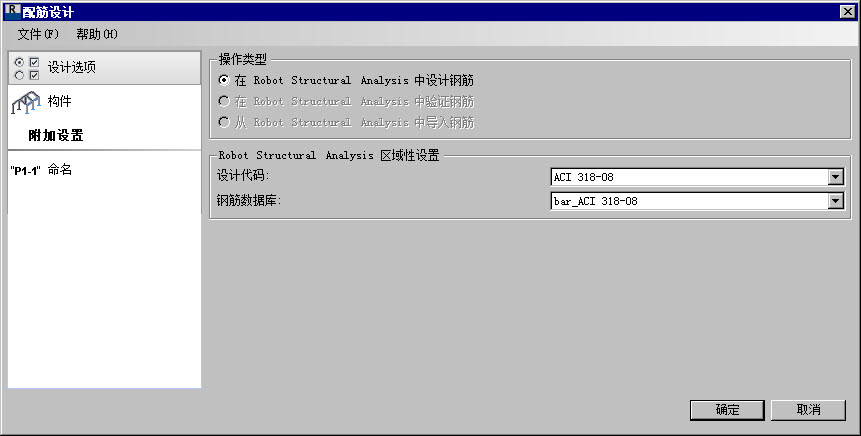

• 从功能区上的“分析”选项卡启动 Extension，方法是选择“分析和代码检查”面板 >“钢筋代码检查”。在“钢筋设计”对话框中，选择“操作类型”下的“在 Robot Structural Analysis 中设计钢筋”。
• 在“区域设置”下，选择要在计算过程中使用的设计规范或钢筋数据库。

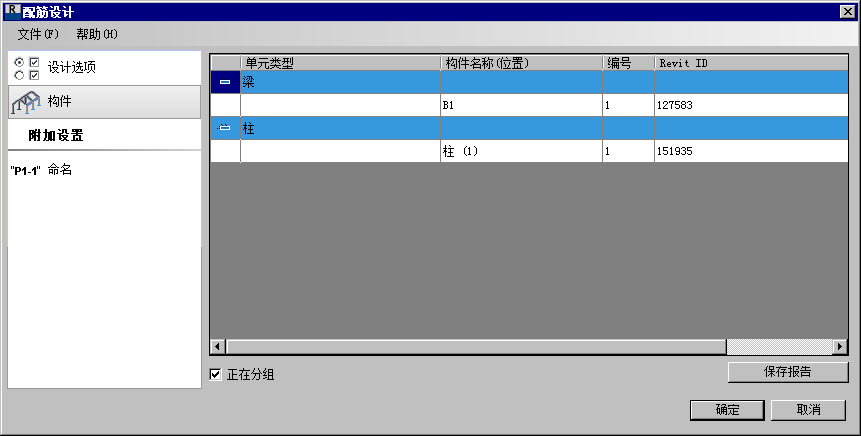

• 打开“构件”选项卡可查看一个位置列表，列表中的位置上都已分配了选定构件。


  单击“保存报告”可保存“构件”选项卡的内容。报告中列出了 Revit 构件 (Revit ID) 并显示这些构件被分配到哪些位置。当您希望返回到已具有在 Robot 中设计或校核过的钢筋的 Revit 构件时，此报告非常有用。

• 单击“确定”。

这将启动 Robot 模块，使用该模块可以对相应的 RC 构件类型（例如，RC 梁或 RC 柱）进行计算或执行基于规范的校核。只有 RC 构件的几何数据传输到 Robot（不会传输钢筋数据）。

请在钢筋计算模块中执行计算 RC 构件钢筋的后续步骤：

• 定义荷载。
• 定义设计参数（计算选项、钢筋参数）。
• 运行钢筋的计算。
• 在生成钢筋后查看结果或生成报告。
