几何

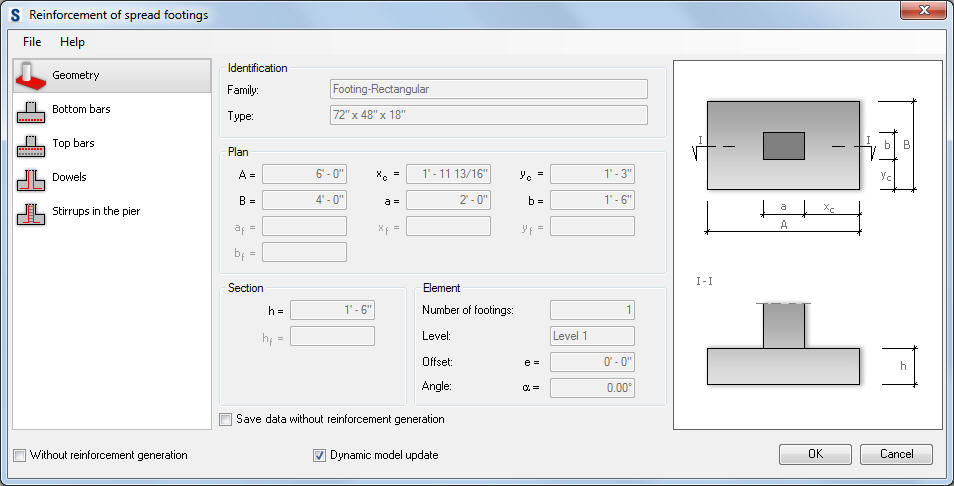

扩展式基脚配筋 - 从 Autodesk® Revit® 启动。

扩展式基脚几何形式的参数包括：

• 从 Revit 模型加载的扩展式基脚的标识参数（族和类型）
• 平面尺寸
• 截面尺寸
• 构件参数，包括基脚的数量、标高、偏移和角度

扩展式基脚和柱的许用形状：

• 扩展式基脚
  • 简单矩形
  • 双矩形
  • 梯形
• 相邻柱
  • RC 矩形
  • RC 圆形
  • 钢
  • 没有相邻柱

如果清除“保存数据，但不保存生成钢筋”选项，则会在 Autodesk® Revit® 中生成和显示钢筋。如果选择了该选项，将生成钢筋数据（重新启动 Extension 后便可使用），但钢筋无法在 Autodesk® Revit® 中显示。

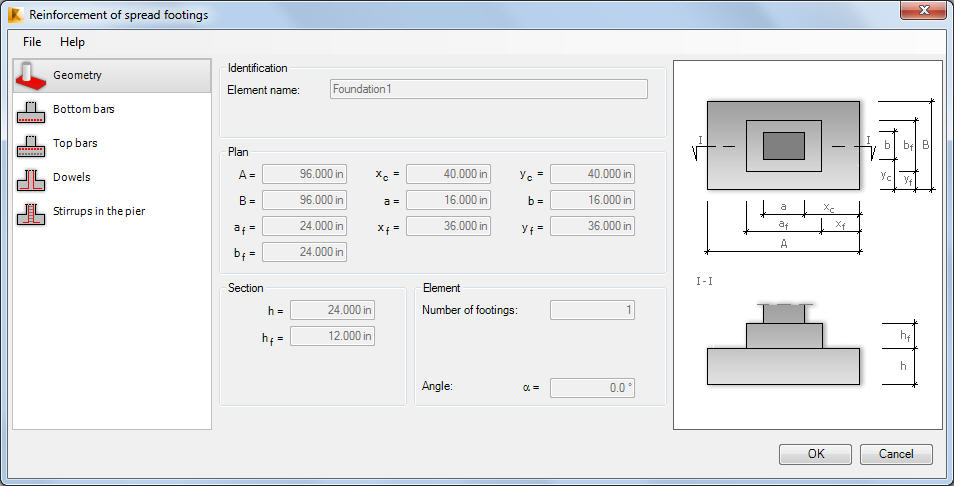

扩展式基脚配筋 - 从 Autodesk Robot Structural Analysis 2015 启动。

在对话框的上部指定以下数据：

• 扩展式基脚的名称
• 定义的扩展式基脚的数量
• 扩展式基脚的尺寸（平面尺寸和截面尺寸）。

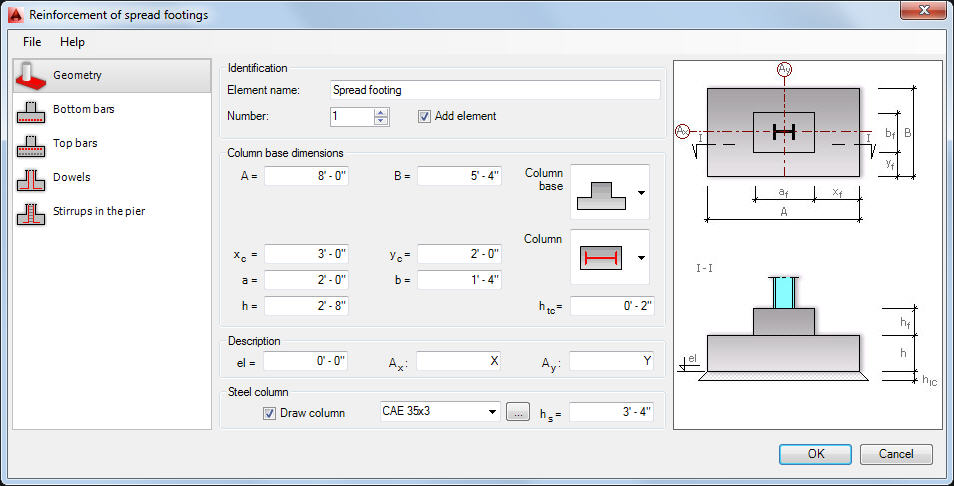

扩展式基脚配筋 - 从 Autodesk® AutoCAD® Structural Detailing 2015 - 配筋启动。

在对话框的上部指定以下数据：

• 扩展式基脚的名称
• 定义的扩展式基脚的数量；该数量会影响钢材表
• 扩展式基脚的形状；可以选择以下形状：
  1. 矩形
  2. 梯形
• 相邻柱的形状；可以选择以下形状：
  1. ，具有矩形截面
  2. ，具有圆形截面
  3. 钢柱。

如果选择“添加构件”选项，则在为扩展式基脚生成配筋时，会将钢筋（或钢筋网）组合在一个构件中；该构件的名称（在“构件名称”字段中指定）会添加到“Autodesk® AutoCAD® Structural Detailing 2015 - 配筋”的“对象检查器”对话框中的“模型”选项卡中。

在定义扩展式基脚几何形式之后，请为扩展式基脚和相邻柱的墩指定尺寸值；将根据选定的扩展式基脚和柱的形状调整扩展式基脚的示意图。

此外，还可以指定以下参数：

• 结构轴线的描述（默认情况下，Ax 表示 X 方向，Ay 表示 Y 方向，但是您可以编辑这些值）。
• 贫混凝土层的厚度 htc
• 扩展式基脚的底部标高 el。

如果钢柱处于选中状态，则“钢柱”字段中的选项将可用。选择“绘制柱”，以在扩展式基脚图形中包含一个具有选定截面的钢柱。钢柱的长度在 hs 字段中指定。
