從 Autodesk 3D 模型建立圖面視圖的步驟

從 3D 實體和模型空間中的曲面建立基準視圖、正投影和等角投影視圖。

1. 在繪製區的右下角，按一下對應至您想要在其上方建立基準視圖配置的頁籤。
   提示: 如果配置含有視埠，建議您在繼續之前先將其刪除。
2. 按一下「配置」頁籤 建立「視圖」面板 「基準」下拉式功能表 「從模型空間」 查找。

   選取整個模型空間並在游標處顯示基準視圖的預覽。僅針對選取物件建立基準視圖的步驟：

   1. 在「圖面視圖建立」關聯式功能區頁籤的「選取」面板中，按一下「模型空間選取」。
   2. 按住 Shift 的同時按一下您不想包含在基準視圖中的物件。
      提示: 如果您不小心移除了無意移除的物件，請按一下該物件。已選取用於基準視圖的物件。
   3. 按 Enter 返回配置。
3. 在「圖面視圖建立」關聯式功能區頁籤的「方位」面板上，選取基準視圖的方位。
4. 在「外觀」面板上，指定比例和視圖型式。

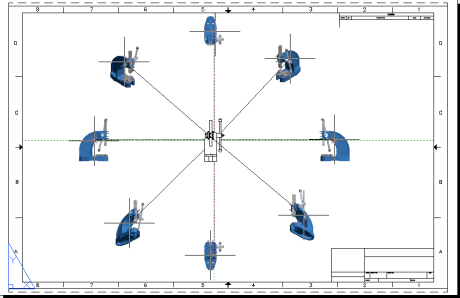

5. 按一下繪製區以指出要放置基準視圖的位置，然後按 ENTER。投影視圖的預覽會出現在游標位置。
註: 您可以使用功能區變更基準視圖的性質，直到您按 Enter 為止。
6. 移動預覽到所需位置，然後按一下。重複直到建立所有所需的投影視圖為止。
   註: 當您移動預覽時，投影視圖的方位會隨之改變，以反應它與基準視圖之間的關係。
7. 按一下「圖面視圖建立」頁籤 「建立」面板 「確定」。
