建立 2D 聚合線,這是由線和弧線段所組成的單一物件。
查找

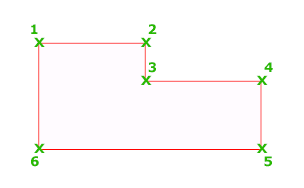

2D 聚合線是做為單一平面物件建立的相互連接的線段的連續鏡頭。您可以建立直線段、弧段或二者的組合。
註: 加號造型標識會暫時顯示在第一點上。在建立較長且較複雜的聚合線時,您可以使用此標識。完成聚合線後,系統即會移除此標識。
PLINEGEN 系統變數控制 2D 聚合線頂點周圍線型樣式的顯示與頂點的平滑度。將 PLINEGEN 設為 1,可在整條聚合線的頂點周圍產生 continuous 樣式的新聚合線。將 PLINEGEN 設為 0,可在各頂點處以虛線開始和結束聚合線。PLINEGEN 不適用於含有錐形線段的聚合線。
將顯示以下提示。
起點
設定聚合線的起點。
- 如果您指定第二個點,就會繪製線段。
- 如果您鍵入 a (弧),就會繪製的弧線段。
弧
繪製弧線段時將顯示以下提示。
- 弧的端點
- 完成一條弧線段。弧段與聚合線的上一段相切。
- 角度
- 指定弧線段起點的夾角。
輸入一個正值會建立逆時鐘方向的弧段。輸入一個負值會建立順時鐘方向的弧段。
- 中心點
- 根據弧線段的中心點指定弧線段。
註: 若要取得 PLINE 指令的「中心點」選項,請輸入 ce;若要取得「中心點」物件鎖點,請輸入 cen 或 center。
- 弧的中心點。指定聚合線弧的中心點。
- 弧端點。指定弧端點,畫出弧線段。
- 角度。指定弧線段起點的夾角。
- 長度。指定弦長 (指定弧線段端點對端點的距離。如果前一線段是弧線段,將繪製與前一弧線段相切的新弧線段。
- 關閉
- 從指定的最後一點到起點繪製弧段,以建立封閉的聚合線。必須至少指定兩點,才能使用此選項。
- 方向
- 指定弧線段的切線。
- 從弧起點的切線方向。 指定一個點,建立一個與起點相切的曲線切線。該弧會沿著起點與切點之間的向量彎曲。
- 弧的端點。指定弧線段的端點。
提示: 按 Ctrl 以順時鐘方向繪製。
- 半寬
- 指定寬聚合線線段從中心到其中一個邊的寬度。
起點半寬會成為預設終點半寬。終點半寬會成為所有後續線段的統一半寬,直到您再次變更半寬為止。寬線段的起點和終點設在線的中心點。相鄰寬聚合線線段的交點通常是斜切的。如果是非相切弧段或非常尖銳的角度,或在使用點虛線線型時,則不會採用斜切的方式。
- 起點半寬。指定線段的寬度和起點。
- 終點半寬。指定端點的寬度。
- 線
- 從繪製弧線段切換至繪製直線段。
- 半徑
- 指定弧線段的半徑。
- 弧的半徑。 指定距離。
- 弧端點。指定弧端點,畫出弧線段。
- 第二個點
- 指定三點弧的第二點和端點。
- 退回
- 移除最後加入聚合線中的弧線段。
- 寬度
- 指定下一個弧線段的寬度。
起始寬度會成為預設結束寬度。結束寬度會成為所有後續線段的統一寬度,直到您再次變更寬度為止。寬線段的起點和終點設在線的中心點。
相鄰寬聚合線線段的交點通常是斜切的。如果是非相切弧段、非常尖銳的角度,或在使用點虛線線型之時,則不會採用斜切的方式。
線
繪製直聚合線段時將顯示以下提示。
- 下一個點
- 指定直聚合線段的端點。
- 弧
- 從繪製直線段切換至繪製弧線段。
- 關閉
- 從指定的最後一點到起點繪製線,以建立封閉的聚合線。必須至少指定兩點,才能使用此選項。
- 半寬
- 指定寬聚合線線段從中心到其中一個邊的寬度。
起點半寬會成為預設終點半寬。終點半寬會成為所有後續線段的統一半寬,直到您再次變更半寬為止。寬線段的起點和終點設在線的中心點。
相鄰寬聚合線線段的交點通常是斜切的。如果是非相切弧段或非常尖銳的角度,或在使用點虛線線型時,則不會採用斜切的方式。
- 起點半寬。指定線段的寬度和起點。
- 終點半寬。指定端點的寬度。
- 長度
- 以指定長度繪製一條線段,其角度與前一條線段角度相同。如果前一線段是弧,則繪製與該弧線段相切的新線段。
- 退回
- 移除最後加入聚合線中的線段。
- 寬度
- 指定下一條線段的起始寬度與結束寬度。
起始寬度會成為預設結束寬度。結束寬度會成為所有後續線段的統一寬度,直到您再次變更寬度為止。寬線段的起點和終點設在線的中心點。
相鄰寬聚合線線段的交點通常是斜切的。如果是非相切弧段或非常尖銳的角度,或在使用點虛線線型時,則不會採用斜切的方式。
