座標式標註可測量從稱為基準面的原點到特徵 (如零件上的孔) 的互垂距離。這些標註藉由維持特徵和基準面的精確偏移而防止誤差擴大。
座標式標註由包含引線的 X 或 Y 值構成。X-基準座標式標註可測量 X 軸方向上基準面到特徵的距離。Y-基準座標式標註可測量 Y 軸方向上基準面到特徵的距離。
定位基準面
目前 UCS 的位置和方向決定了座標值。建立座標式標註之前，通常要設定 UCS 原點，與基準面原點共點。
定位引線

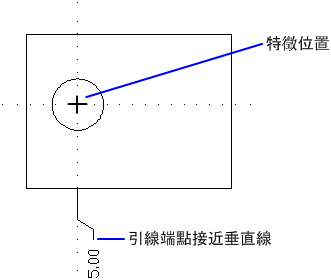

指定特徵位置後，會提示您指定引線端點。依預設，您指定的引線端點會自動確定是否建立 X 基準面或 Y 基準面座標式標註。例如，您可指定近乎於垂直而不是平行的引線端點的位置，來建立 X 基準面座標式標註。
建立座標式標註後，您可以使用掣點編輯輕鬆地重新定位標註引線和文字。標註文字通常與座標式引線對齊。
